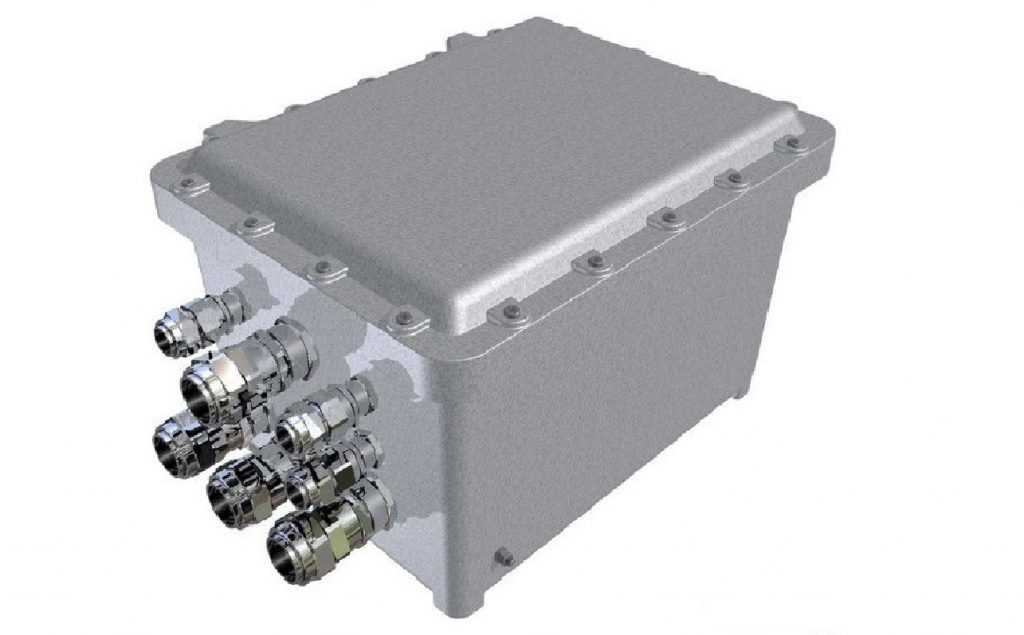

  • Коробки зажимов взрывозащищенные (Exd) из алюминиевого сплава серии ЕхКЗ предназначены для соединения и разветвления силовых или контрольных кабелей в цепях постоянного или переменного тока во взрывоопасных зонах, опасных по воспламенению газа и пыли. Могут устанавливаться на нефтеналивных эстакадах, ректификационных колоннах, в дизельных подстанциях, буровых платформах и прочих объектах в соответствии с присвоенной маркировкой взрывозащиты.

Характеристики
Маркировка взрывозащиты 1 Ex d IIB T4…T6 Gb
Степень защиты от внешних воздействий: — стандартное — по доп. заказу IP65 IP66
Диапазон рабочих температур, С°: — для температурного класса Т6 — для температурного класса Т5 — для температурного класса Т4 от -60 до +50 от -60 до +60 от -60 до +90
Вид климатического исполнения УХЛ 1
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Материал крепежа нержавеющая сталь
Вид кабельных вводов для небронированного кабеля для бронированного кабеля для кабеля, проложенного в трубе для кабеля, проложенного в металлорукаве для кабеля под заливку компаундом для греющего/плоского кабеля
Диаметр уплотняемого кабеля, мм от 5 до 80
Номинальный ток клемм, А (сечение провода) от 5 (0,1мм2) до 415 (240мм2)
Вид клемм винтовые, пружинные, мини клеммы
ЕхКЗ Х1 А Х3 (Х4/Х5 Х6)-А(Х7 Х8 Х9)-B(Х10 Х11 Х12)-C(Х13 Х14 Х15)-D(Х16 Х17 Х18), где
ЕхКЗ взрывозащищенная коробка зажимов
Х1 индекс маркировки взрывозащиты:  2 – для 1 Ex d IIB T4…T6* Gb
А алюминиевый сплав
Х3 габаритные размеры оболочки (в см.)
Х4 номинальный ток клемм, А
Х5 количество клемм, шт.
Х6 тип клемм: П – пружинные клеммы М – мини клеммы РЕ – клеммы заземления Ш – шина заземления В – высоковольтные фарфоровые изоляторы (для высоковольтных коробок) Для винтовых клемм индекс не указывается.
А, В, С, D – стороны установки кабельных вводов, где: А и С – длинные стороны B и D – короткие
Х7, Х10, Х13, Х16 количество кабельных вводов, шт.
Х8, Х11, Х14, Х17 присоединительная резьба кабельного ввода
Х9, Х12, Х15, Х18 тип кабельного ввода: Б – для бронированного кабеля Т – трубный ввод М – для металлорукава Г – для греющего кабеля К – под заливку компаундом З – заглушки взрывозащищенные Индекс не указывается для небронированного кабеля. По умолчанию материал кабельного вода – никелированная латунь. В том случае, если существуют специальные требования к материалу кабельного ввода, необходимо указать их при заказе. Все кабельные вводы комплектуются заглушками.

* Температурный класс зависит от температуры эксплуатации и количества клемм.
