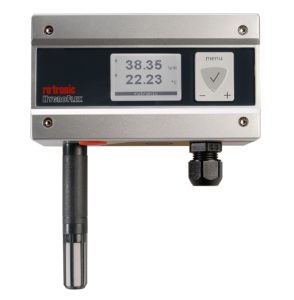

Трансмиттер HygroFlex HF4
  • Трансмиттер HygroFlex HF3 Rotronic используется для измерения температуры и влажности и  идеально подходит для применения в тех сферах, где эти показатели чрезвычайно важны.

    Область применения
    Используется в системах ОАК, оранжереях, музеях, хранилищах, библиотеках, на железнодорожных станциях или в системах климат-контроля офисных зданий.

Характеристики

ХАРАКТЕРИСТИКИ

  • Точность: ± 1% RH, ± 0.2 К, при 23 ° C ± 5 K;
  • Температурный предел у датчика: -50…100 °C / 0…100% RH;
  • Условия эксплуатации электроники: -40…60 °C / 0…100% RH; — 10…60°С при наличии дисплея;
  • Передача цифровой информации;
  • Сервисный интерфейс;
  • Отрегулирован при 23 °С и 35, 80% RH.

ВЫХОДНЫЕ ПАРАМЕТРЫ

  • Влажность и температура;
  • Только влажность или только температура;
  • Влажность и точка росы;
  • Температура и точка росы.

ВАРИАНТЫ

  • Вариант для воздухопроводов;
  • Вариант для стен.

ИСТОЧНИК ПИТАНИЯ

  • Низкое напряжение: 2-х или 3-х проводной.

СИГНАЛЬНЫЕ ВЫХОДЫ

  • Выходной ток;
  • Выходное напряжение;
  • RS-485;
  • Ethernet/WLAN.

ДИСПЛЕЙ

  • Дисплей с подсветкой (исключая 2-хпроводной), индикаторами хода и кнопочной панелью;
  • Без дисплея.

ВЫХОДНОЕ ШКАЛИРОВАНИЕ

  • Относительная влажность: возможность выбора диапазона, стандарт 0…100% RH;
  • Температура: возможность выбора диапазона, стандарт -40…60 °C;
  • Точка росы: возможность выбора диапазона.

В КОМПЛЕКТ ВХОДИТ:

  • Свидетельство о заводской регулировке;
  • Краткое руководство пользователя;
  • Крепёжный шарнир/фланец (тип D).

 СОВМЕСТИМОСТЬ

  • Программное обеспечение HW4.

РЕКОМЕНДУЕМЫЕ АКСЕССУАРЫ

  • Сервисный USB-кабель — AC3006 / AC3009;
  • Сменный фильтр, полиэтилен, черный — NSP-PCВ-PE;
  • Калибровочное устройство — ER-15;
  • Комплект крепежа DIN цилиндрическая направляющая (тип W) — AC5002.

Примечание

  • Программное обеспечение HW4 и сервисный кабель заказываются отдельно.
Общие характеристики
HF420HF43хHF456
Аналоговый, 2-хпроводнойАналоговый, 3-хпроводнойЦифровой
ПараметрыВлажность и температура
Расчётные параметрыТочка росы/инея
Материал корпуса / Степень защиты IPАкрилонитрилбутадиенстирол / IP65IP40
Размеры129 x 157 x 45 мм (тип W), 129 x 253 x 72 мм (тип D)
Масса220 г
Материал датчикаПоликарбонат
Соединение датчикаФиксированное
Материал фильтраПолиэтилен
Дисплей (только для типа R/S)LCD, 1 или 2 десятичных, без подсветки, управление меню, 4 кнопкиLCD, 1 или 2 десятичных, с подсветкой, управление меню, 4 кнопки
Электрические соединенияВнутренние винтовые выводы, кабельный ввод M16Разъём (USB/Ethernet)
Источник питания10…28 В постоянного тока18…40 В постоянного тока / 13…28 В переменного тока6…35 В постоянного тока / 5…28 В переменного тока
Потребление тока2×20 мА макс.< 270 мА< 420 мА
Температура при использовании-40…60 °C /-10…60 °C (с LCD дисплеем), 0…100 %RH
корпус / электроника
Диапазон измерений-50…100 °C
Обновление прошивки (ПО)Посредством программного обеспечения HW4
Сервисный интерфейсСервисный интерфейс UART (универсальный асинхронный приёмопередатчик)
Совместимость CE / EMCДиректива EMC: 2004/108/EC
Класс противопожарной защитыСоответствует UL94-HB
Совместимость с FDA/GMPСоответствует 21 CFR Часть 11 и GAMP5
Измерение влажности
HF420HF43хHF456
Аналоговый, 2-хпроводнойАналоговый, 3-хпроводнойЦифровой
Сенсорный датчикROTRONIC HYGROMER® IN-1
Диапазон измерений0…100 %RH
Точность при 23°C ±5 K±1.0 %RH
Регулировка при 23 °С10, 35, 80 %RH
Долговременная стабильность< 1 %RH/год
Время отклика< 15 с ?63 (63 % перепада 35…80 %RH) без фильтра
Максимальная скорость воздушного потока20 м/с с полиэтиленовым фильтром
Измерение температуры
HF420HF43хHF456
Аналоговый, 2-хпроводнойАналоговый, 3-хпроводнойЦифровой
Сенсорный датчикPt100 1/3 Class В
Диапазон измерений-50…100 °C / -58…212 °F
Точность при 23°C ±5 K±0.2 K
Точки регулирования1
Долговременная стабильность< 0.1 °С/год
Время отклика< 15 с ?63 (63 % перепада 35…80 %RH) без фильтра
Предельные значения шкалы-999…+9999 делений
 HF420HF43хHF456
Аналоговый, 2-хпроводнойАналоговый, 3-хпроводнойЦифровой
RS-485Цифровые выходы отсутствуютRS-485
USBUSB и RS-485
EthernetEthernet RJ45 и RS-485
Беспроводная сетьБеспроводная сеть и RS-485

2-проводной с одним или двумя выходными каналами

Датчики
Код заказаHF420 Тип W/D
Выходные сигналы4…20 мА
Напряжение питания10…28 В постоянного тока
ДисплейПо заказу (без подсветки, кнопочная панель)
Тип D – доступен только горизонтальный вариант с дисплеем
Температурный интервалШкалируемый
ДатчикиФиксированные
Тип фильтраПолиэтилен

3-проводной

  • RS-485
  • Ethernet
  • WLAN
Код заказаHF13x
Выходные сигналы0…1 В
0…5 В
0…10 В
0…20 мА
4…20 мА
Возможно индивидуальное шкалирование по запросу заказчика
Напряжение питания18…40 В постоянного тока6…35 В постоянного тока
13…28 В переменного тока5…28 В переменного тока
ДисплейПо заказу (с подсветкой, кнопочной панелью)
Тип D – доступен только горизонтальный вариант с дисплеем
Температурный интервалШкалируемый
ДатчикиФиксированные
Тип фильтраПолиэтилен
