Контроллер серии Additel 780S
Компания Additel в течение многих лет производит точные, качественные и долговечные калибраторы давления для применения в полевых условиях. Контроллер серии Additel 780 включает в себя все вышеперечисленные свойства, а также наделен дополнительными функциями и возможностями, с которыми всегда очень просто и удобно работать. Контроллеры серии Additel 780 включают два базовых диапазона: 70 бар и 200 бар. Базовый диапазон устанавливает максимально возможное контролируемое давление. Использование внешних и внутренних модулей давления позволяет расширять диапазоны давления и точности.

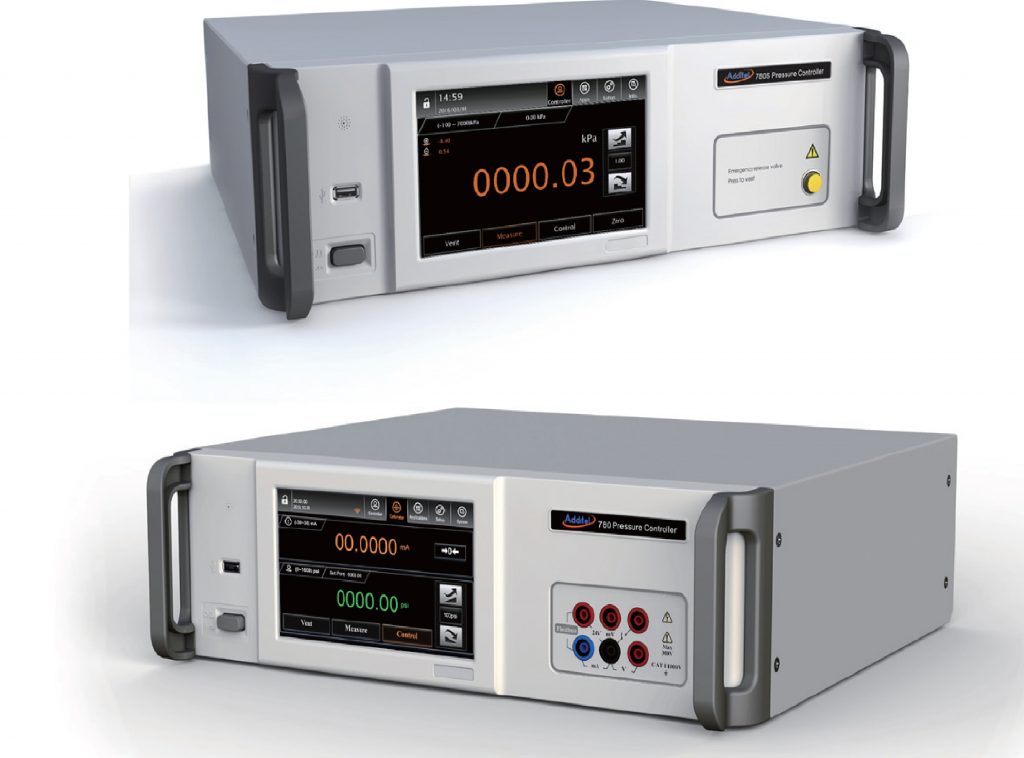

В свою очередь существует два типа контроллеров: серия Additel 780S — базовая версия контроллера с 1 встроенным модулем без возможности измерения электрических сигналов; серия Additel 780 — версия контроллера с двумя встроенными модулями, а также возможность измерения электрических сигналов с интерфейсами HART и Profibus. Серия Additel 780 имеет широкую сферу применения. Благодаря встроенным возможностям измерения тока и напряжения, питания токовой петли 24 В, встроенным протоколам Hart и Profibus, данный прибор позволяет с легкостью и удобством решать как текущие, так и единичные задачи любой сложности.
Обычно для работы контроллеров требуются баллоны с азотом, что довольно частно бывает неудобно в использовании. В случае с контроллером Additel 780 Вы можете использовать компрессор до 70 бар или бустер до 200 бар. Это очень упрощает работу с контроллером и освобождает вас от необходимости периодически менять и заправлять газовые баллоны.
Серия Additel 780 поставляется с одним встроенным модулем давления и одним внешним модулем. Модульная конструкция позволяет быстро и очень удобно заменять модули давления, что позволяет без проблем изменять и расширять диапазоны давления и точности. Дополнительно серия Additel 780 оснащается встроенным барометром, что позволяет переключаться между избыточным и абсолютным давлением.
- Диапазоны давления до 200 бар
- Погрешность 0.005% ИВ + 0.005% ВПИ
- Встроенный барометр
- Стабильность контроллера 0.003% от ВПИ
- Возможность беспроводного считывания данных с задатчика
- HART и Profibus PA интерфейсы
- 7 дюймовый цветной дисплей
- Температурная компенсация в диапазоне 0°C — 50°C
- Сменные модули давления
| Спецификации | ADT780-1K | ADT780-3K |
|---|---|---|
| Диапазон давления | -14.5 до 1,000 psi (-0.95 до 70 бар) | -14.5 до 3,000 psi (-0.95 до 200 бар)(1) |
| Стабильность контроллера | 0.003% от ВПИ | 0.003% от ВПИ |
| Точность | Смотреть таблицу ниже | |
| Стабильность (1 год) | 0.01% ВПИ модули со стандартной погрешностью 0.005% от ВПИ — прецизионные модули | |
| Рабочая среда | чистый газ без примесей | |
| Перегрузка давления | от 103% до 120% (в зависимости от модуля) | |
| Разрешение | 4, 5, 6, 7 цифр (выбор пользователя) | |
| Тип давления | Избыточное, абсолютное | |
| Время прогрева | 15 минут | |
| Время выхода на заданную точку (0.003% от ВПИ) | 20 секунд (изменение 10% от ВПИ при объёме 50мл) | |
| Измеряемые единицы | Pa, hPa, kPa, MPa, bar, mbar, psi, mmHg@0°C,cmHg@0°C, mHg@0°C, inHg@0°C, inH2O@4°C, mmH2O@4°C, cmH2O@4°C, mH2O@4°C, mmH2O@20°C, cmH2O@20°C, mH2O@20°C, kg/m2, kg/cm2, mtorr, torr, atm, lb/ft2, tsi | |
| Минимально устанавливаемое значение3 | 0.0001 psi | 0.001 psi |
| Датчик/Режим | Избыточное | Абсолютное |
|---|---|---|
| ADT160A-02-CPXX | N/A | 40 Па |
| ADT160A-01-APXXQ | 3 Па | N/A |
| Спецификации | Диапазон | Разрешение | Погрешность |
|---|---|---|---|
| Напряжение DC | -30 до 30 В | 0.1 мВ | ±0.01% ИВ + 1.5 мВ |
| -300 до 300 мВ | 1 мкВ | ±0.01% ИВ + 15 мкВ | |
| Ток DC | -30 до 30 мА | 0.1 мкА | ±0.01% ИВ + 1.5 мкА |
| Тест реле | Если есть напряжение, диапазон от 3 до 24 В | ||
| Токовая петля 24 В | 24В ± 0.24В, макс 30 мА | ||
| Контроллер | ADT780-1K & ADT780-3K | ||
| Питание | 100 – 240В, 50/60 Гц | ||
| Тип подключения | G1/8 F | ||
| Температура хранения | -20°C до 70°C | ||
| Рабочая температура | 0-95% RH без образования конденсата | ||
| Экран | 7 inch (17.8 см) цветной сенсорный | ||
| Масса | 15 кг | ||
| Размеры (ГхШхВ) | 419 x 440 x 132 мм | ||
| Крепление | Настольное исполнение, опционально крепление в консоль | ||
| Удары | 4G | ||
| Вибрация | 1G 10Гц~500Гц | ||
| Wi-Fi | 802.11 b, g, n | ||
| Индикатор стабильности | На выбор пользователя | ||
| Скорость задачи | 20 сек | ||
| Режимы | Задача давления, измерение, вентиляция | ||
| Режим отображения | Контроллер-задатчик: давление; калибратор: отображение давления и эл. измерений | ||
| Интерфейс | Русский, Английский, Китайский, Немецкий, Испанский, Французский, Итальянский, Португальский, Японский | ||
| Маркировка | CE | ||
| Сертификат калибровки | NIST сертификат | ||
| Гарантия | 1 год | ||
| Код | Диапазон давления | Диапазон давления | Рабочая среда | Погрешность | Защита | Защита | Совместим с контроллером | Внутреннее/внешнее использование |
|---|---|---|---|---|---|---|---|---|
| psia | bar.a | Разрывное давления | Давление перегрузки | |||||
| Прецизионные кварцевые сенсоры[1] | ||||||||
| AP45Q | 0 до 45 | 3.0 | Газ | 0.005% от ИВ+ 0.005% от ВПИ | 3x | 1.2x | ADT780-1K | Оба |
| AP100Q | 0 до 100 | 7.0 | Газ | 0.005% от ИВ + 0.005% от ВПИ | 3x | 1.2x | ADT780-1K | Оба |
| AP400Q | 0 до 400 | 28 | Газ | 0.005% от ИВ + 0.005% от ВПИ | 3x | 1.2x | Оба | Оба |
| AP500Q | 0 до 500 | 35 | Газ | 0.005% от ВПИ + 0.005% от ВПИ | 3x | 1.03x | Оба | Оба |
| AP1KQ | 0 до 1,000 | 70 | Газ | 0.005% от ИВ + 0.005% от ВПИ | 3x | 1.1x | Оба | Оба |
| AP2KQ | 0 до 2,000 | 140 | Газ | 0.005% от ИВ + 0.005% от ВПИ | 3x | 1.1x | ADT780-3K | Оба |
| AP3KQ | 0 до 3,000 | 200 | Газ | 0.005% от ИВ + 0.005% от ВПИ | 3x | 1.1x | ADT780-3K | Оба |
| Стандартный сенсор | ||||||||
| Код | Диапазон давления | Рабочая среда | Точность | Защита | Защита | Совместим с контроллером | Внутренне/Внешнее использование | |
| psig | bar.g | Разрывное давление | Давление перегрузки | |||||
| CP10 | ±10 | ±0.7 | Газ | 0.02% от ВПИ | 3x | 1.2x | ADT780-1K | Оба |
| CP15 | ±15 | ±1.0 | Газ | 0.02% от ВПИ | 3x | 1.2x | ADT780-1K | Оба |
| CP30 | -15 до 30 | -1 до 2.0 | Газ | 0.02% от ВПИ | 3x | 1.2x | ADT780-1K | Оба |
| CP50 | -15 до 50 | -1 до 3.5 | Газ | 0.02% от ВПИ | 3x | 1.2x | ADT780-1K | Оба |
| CP100 | -15 до 100 | -1 до 7.0 | Газ, жидкость | 0.02% FS | 3x | 1.2x | ADT780-1K | Оба |
| CP300 | -15 до 300 | -1 до 20 | Газ, жидкость | 0.02% от ВПИ | 3x | 1.2x | Оба | Оба |
| CP500 | -15 до 500 | -1 до 35 | Газ, жидкость | 0.02% от ВПИ | 3x | 1.2x | Оба | Оба |
| CP600 | -15 до 600 | -1 до 40 | Газ, жидкость | 0.02% от ВПИ | 3x | 1.2x | Оба | Оба |
| CP1K | -15 до 1,000 | -1 до 70 | Газ, жидкость | 0.02% от ВПИ | 3x | 1.2x | Оба | Оба |
| CP2K | -15 до 2000 | -1 до 140 | Газ, жидкость | 0.02% от ВПИ | 3x | 1.2x | ADT780-3K | Оба |
| CP3K | -15 до 3,000 | -1 до 200 | Газ, жидкость | 0.02% от ВПИ | 3x | 1.2x | ADT780-3K | Оба |
| CP5K | -15 до 5000 | -1 до 350 | Газ, жидкость | 0.02% от ВПИ | 3x | 1.2x | N/A | Внешнее |
| CP10K | -15 до 10,000 | -1 до 700 | Газ, жидкость | 0.02% от ВПИ | 2x | 1.2x | N/A | Внешнее |
