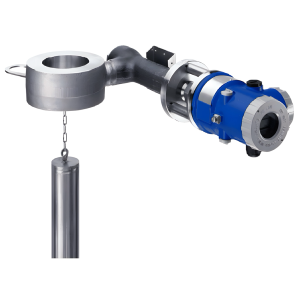

Бесконтактный радарный уровнемер DDTOP серии TRG808X
Принцип действия уровнемеров основан на использовании технологии частотно-модулированного сигнала непрерывного колебания (FMCW — fтequency modulated continous wave) частотой 80Гц. Частотно-модулированный сигнал передаётся с помощью антенны. При соприкосновении сигнала с поверхностью продукта происходит его отражение. Разность частот между частотой передаваемого сигнала и частотой принимаемого сигнала пропорциональна расстоянию от антенны до поверхности измеряемой среды. Микропроцессор, входящий в состав приёмопередающего устройства уровнемера, измеряет интервал времени между излучением и приёмом импульса, рассчитывает уровень, отображает измеренное значение на жидкокристаллическом дисплее, а также передаёт измерительную при подключении к внешним устройствам (коммуникаторам) по цифровым протоколам НАRТ или Modbus RTU. Уровнемеры с цифровым протоколом НАRТ также имеют аналоговый токовый выход; значение уровня преобразуется в аналоговый выходной сигнал силы постоянного тока 4-20 мA.
Уровнемеры имеют встроенное программное обеспечение (ПО). ПО уровнемеров используется для установки рабочего диапазона измерений, дистанционной передачи данных измерений, самодиагностики. Для защиты от несанкционированного доступа к настройкам уровнемеров предусмотрена защита паролем.
Уровнемеры изготавливают следующих исполнений: TRG8081, TRG8082, TRG8083, TRG8084, TRG8085, отличающихся температурой измеряемой среды и типом антенны:
малая линзовая антенна (для TRG8081), стандартная линзовая антенна (для TRG8082), антикоррозийная антенна (для TRG8083), универсальная продуваемая антенна (для TRG8084), высокотемпературная антенна (для TRG8085).
Функции
- Рабочая частота 80 Гц обеспечивает превосходную точность и разрешение;
- Конструкция антенны 1000 ℃;
- Диапазон измерения 0,08 ~ 60м;
- После ввода фактического уровня программное обеспечение может автоматически определять ложное эхо от уровня до антенны и устранять интерференцию этих волн;
- Уровнемеры имеют встроенное программное обеспечение (ПО). ПО уровнемеров используется для установки рабочего диапазона измерений, дистанционной передачи данных измерений, самодиагностики.
| Основные технические параметры | |||||
|---|---|---|---|---|---|
| Наименование | TRG8081 | TRG8082 | TRG8083 | TRG8084 | TRG8085 |
| Диапазон температуры окружающего воздуха условий эксплуатации, °C | от -40 до +70 (от -20 до +70)* |
||||
| Диапазон температуры измеряемой среды, °C** | от -40 до +85 | от -40 до +200 | от -40 до +150 | от -40 до +200 | от -40 до +1000 |
| Диапазон избыточного давления измеряемой среды, Мпа** | от -0,1 до +2,5 | от -0,1 до +2,5 | от -0,1 до +2,5 | от -0,1 до +0,3 | от -0,1 до +10 |
| Габаритные размеры уровнемера, мм, не более | Ø102×150×190 | Ø102×150×265 | Ø102×150×250 | Ø102×150×265 | Ø102×150×560 |
| Номинальное значение напряжения питания постоянного тока, В | 24 | ||||
| Диапазон напряжения питания постоянного тока, В | от 12 до 28 | ||||
| Диапазон аналогового выходного сигнала силы постоянного тока, мА*** | от 4 до 20 |
||||
| Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015 | IP67 |
||||
| "*Температура окружающего воздуха для работы жидкокристаллического дисплея уровнемера. При температуре окружающего воздуха ниже минус 20 °C на дисплее может снижаться контрастность и скорость обновления информации без потери работоспособности самого уровнемера. **Указаны предельно возможные значения. В зависимости от кода заказа, значения могут быть другими, но находящимися в указанных пределах. ***Непримаенимо для уровнемеров с выходным цифровым сигналом стандарта RS485 по протоколу Modbus RTU." |
|||||
