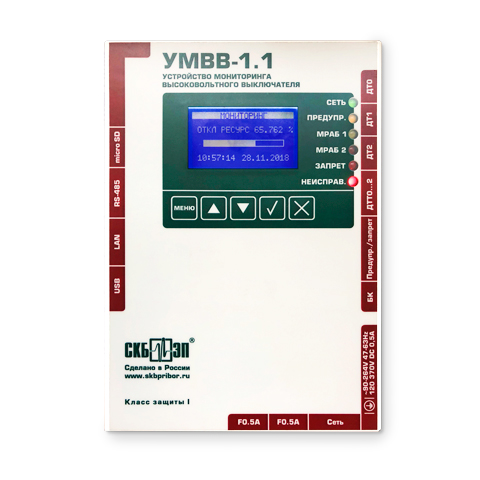

Система мониторинга высоковольтных выключателей УМВВ-1.1

Добавить в избранное
Белэнергокип
  • Мониторинг коммутационного ресурса высоковольтных выключателей всех классов напряжения

    Новая разработка УМВВ-1.1 осуществляет онлайн мониторинг коммутационного ресурса высоковольтных выключателей всех классов напряжения (с общим или раздельным приводом), который рассчитывается на основе степени износа их контактов.

    • обеспечивает возможность принятия профилактических мер до наступления аварии (сбоя);
    • оптимизирует процедуру повторных осмотров исходя из фактического состояния;
    • оптимизирует / сокращает расходы на замену / ремонт.

    Устройство даёт дополнительную информацию о необходимости проведения технического обслуживания механических элементов или замены дугогасительного контакта / камеры высоковольтного выключателя, что снижает потребность в лишних выводах в ремонт. Это позволяет использовать более экономически эффективный подход и проводить техническое обслуживание «по мере необходимости».

    Непрерывный мониторинг с дополнительным функционалом

    Основные функциональные характеристики УМВВ-1.1:

    • расчет остаточного коммутационного ресурса высоковольтного выключателя;
    • измерение длительностей горения дуги и значений токов при операциях В/О;
    • формирование предупредительных сигналов при снижении ресурса ниже заданных пороговых значений;
    • передача измеренных значений параметров в АСУТП или на компьютер пользователя.

    Дополнительные функции УМВВ-1.1:

    • Контроль температуры в трёх точках выключателя (по заказу);
    • Самодиагностика.

    Доступные и понятные места установки

    Система мониторинга может быть смонтирована в шкафу управления приводом выключателя как на месте его эксплуатации, так и в условиях заводов-изготовителей высоковольтных выключателей (или в отдельном шкафу, если в приводе нет места для его монтажа).

    Одним из мест установки измерительного блока прибора может быть дверка шкафа управления приводом выключателя со стороны цепей управления. Окончательное решение о месте установки элементов УМВВ-1.1 принимается на основании фактического расположения элементов привода.

  • «Пассивная» эксплуатация и регистрация событий

    После установки и настройки устройства большую часть времени оно находится в режиме ожидания, когда производится постоянный онлайн мониторинг состояния высоковольтного выключателя (текущее значение тока, температура в шкафу и внутри устройства, либо внешнего термодатчика и пр.) с периодической записью в память.

    При возникновении коммутации высоковольтного выключателя УМВВ-1.1 переходит в режим регистрации процессов переключения и записывает содержимое (по запросу данные о состоянии устройства передаются в ПК или АСУТП). Затем рассчитывается остаточный коммутационный ресурс. Полученный ресурс выводится на экран и сохраняется (формат записи соответствует требованиям COMTRADE C37.111-1999). После записи события и обновления счетчика коммутационного ресурса устройство переходит вновь в режим ожидания.

    Регистрируемые данные дают информацию о динамике расходования остаточного коммутационного ресурса выключателя и рекомендацию к своевременному выводу его из эксплуатации.

    Встроенная самодиагностика

    Система УМВВ-1.1 проводит самостоятельную самодиагностику, которая предназначена для проверки внутренних блоков устройства при включении питания от сети, а также периодически с заданным интервалом.

    Устройство сразу после подачи питания переходит в режим самодиагностики, при обнаружении неисправности переходит в аварийный режим и устройство блокируется. Иначе — переходит в режим ожидания.

    Каждый результат самодиагностики фиксируется с датой и временем проведения.

    Режим аварийного информирования и фиксация КЗ

    УМВВ-1.1 фиксирует скачок, значения и характер тока в момент наступления КЗ и в момент отключения выключателя, рассчитывает энергию КЗ, и на основании полученных данных рассчитывает износ дугогасительного контакта и сопла дугогасительной камеры.

    При снижении коммутационного ресурса высоковольтного выключателя ниже 0% формируется сигнал ЗАПРЕТ для АСУТП и выход в аварийный режим. Выход из него может быть осуществлен только по специализированной команде в режиме настройки.

    Локальная или удаленная настройка параметров

    После монтажа устройства на объекте происходит его удаленная настройка через интерфейс Ethernet, либо локально — через USB.

    Переход в режим настройки производится посредством специализированного программного обеспечения по команде пользователя. В режиме настройки должны настраиваться следующие параметры устройства:

    • настройки подключения к ПК или АСУТП;
    • сервисные параметры прибора (калибровка, настройка и параметры синхронизации часов реального времени, периодичность самодиагностики);
    • настройки параметров расчета коммутационного ресурса и аварийно-предупредительной сигнализации;
    • сведения о подстанции (в формате необходимом для COMTRADE C37.111-1999).

    Соответствие нормативным документам и требованиям безопасности

    Устройство УМВВ-1.1 было разработано, изготовлено и испытано в соответствии со следующими требованиями, испытаниями и нормативными документами:

    • В соответствии с ГОСТ IEC 61010-1-2014 Межгосударственный стандарт. «Безопасность электрических контрольно-измерительных приборов и оборудования»;
    • В соответствии с ТР ТС 020/2011 Технический регламент таможенного союза. «Электромагнитная совместимость технических средств». и ГОСТ Р МЭК 61326-1-2014. «Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости»;
    • В соответствии с СТО 59012820.29.020.006-2015 «Релейная защита и автоматика. Автономные регистраторы аварийных событий. Нормы и требования»;
    • Типовые испытания на соответствие требованиям технических условий (ТУ 26.51.45-150-41770454-2018) были реализованы на основе Руководства по эксплуатации: Siemens. Высоковольтный выключатель 3AP1 DT 145 9 Раздел 5.1.5 «Допустимое количество отключений».

    Эксплуатация в любых погодных условиях

    Устройство разработано таким образом, чтобы постоянно находится во внешней среде эксплуатации при температуре -20 до +40 °С, когда можно не сомневаться в точности регистрируемых данных. Дополнительно, в шкаф устройства можно разместить систему обогрева.

    ХарактеристикаЗначение
    ПАРАМЕТРЫ ВСТРОЕННОГО ИСТОЧНИКА ПИТАНИЯ
    Электрическое напряжение питания переменного тока110 или 220 В
    Частота напряжения питания переменного тока47 ÷ 63 Гц
    Потребляемая мощность, не более25 Вт
    ПАРАМЕТРЫ СИСТЕМЫ СБОРА ДАННЫХ УСТРОЙСТВА
    Частота опроса изменительных каналов1 кГц
    Продолжительность регистрации процессов переключения0,3 сек
    Количество хранимых осциллограмм событий20 шт
    Формат сохранения данных осциллограммCOMTRADE C37.111-1999
    КАНАЛЫ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ
    Количество дискретных каналов1 шт
    Выходного напряжения канала опроса ДК24±10% B
    Сила выходного тока канала опроса ДК20±10% мА
    ДисплейБуквенно-цифровой 20х4
    Интерфейс связи с ПКEthernet 100BASE-T (IEEE 802.3)
    Интерфейс обмена с АСУТП (физический уровень)RS-485
    Ethernet 100BASE-T (IEEE 802.3)
    Протокол обмена с АСУТПModBus-RTU
    ModBus-TCP
    Количество часов наработки на отказ10 000 ч
    Габариты227 х 157 х 41 мм
    Масса4 кг
    Защита окружающей средыIP20
    Диапозон температуры эксплуатацииот -20 °C до +40 °C
    Межповерочный период3 года
    Межкалибровочный период3 года
    Язык интерфейса т руководства пользователяРусский
    Стандартная комплектация прибора УМВВ-1.1
    Наименование, ИндексОписание
    Блок измерительный УМВВ-1.1
    150.00.00.000
    Устройство и сопроводительная документация: руководство по эксплуатации, формуляр, сертификат о калибровке.
    Блок датчиков тока
    050.10.00.000
    Датчики для измерения тока
    Клеммная колодка GFKC 2.5/3-ST-7.5Для монтажа, установки и подключения к объекту контроля.
    Клеммная колодка FMC 1.5/2-ST-3.5Для монтажа, установки и подключения к объекту контроля.
    Клеммная колодка
    050.00.00.003
    Для монтажа, установки и подключения к объекту контроля.
    Клеммная колодка
    050.00.00.004
    Для монтажа, установки и подключения к объекту контроля.
    Предохранитель ВП2Б-1В-2А (2 шт.)Для защиты источника питания.
    Дополнительная комплектация прибора УМВВ-1.1 (поставляется по отдельному заказу)
    Наименование, ИндексОписание
    Клеммная колодка
    FMC 1.5/4-ST-3.5
    Для монтажа, установки и подключения к объекту контроля.
    Датчик температуры Pt100
    (1 или 3 шт)
    Для контроля температуры главных контактов. На выбор, 1 или 3 шт.
➤
✕
