Прибор контроля и диагностики высоковольтных выключателей ПКВ/М17 СКБ ЭП
ПКВ/М17 — новая разработка СКБ ЭП для комплексной диагностики высоковольтных выключателей 6–500 кВ, применяемых на энергетических объектах Республики Беларусь. Прибор обеспечивает одновременный контроль до шести разрывов главных контактов и предвключённых резисторов по трём полюсам, измеряя параметры времени (0,001–200 с), скорости (до 20 м/с) и хода (до 900 мм) подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей.
Дополнительно контролируются временные характеристики отделителей и короткозамыкателей.ПКВ/М17 выполняет измерение времени срабатывания контактов, регистрацию токов катушек включения и отключения до 30 А, а также измерение перемещений с использованием датчиков ДП12 и ДП21.
По заказу доступен датчик ДП32 для вакуумных выключателей.
Прибор поддерживает запуск измерений по состоянию каналов вспомогательных контактов и полюсов, по уставке аналоговых каналов и по сигналу инкрементного датчика перемещения. Встроенный силовой коммутатор до 30 А позволяет выполнять ресурсные испытания и сложные коммутационные циклы.ПКВ/М17 обеспечивает точную регистрацию моментов переключения контактов с предвключёнными резисторами (PIR), что повышает точность анализа временных характеристик и позволяет выявлять несинхронность, дребезг и другие отклонения в работе контактной системы.
Прибор совместим с отечественными и зарубежными выключателями, а также доступны стандартные и расширенные комплекты крепёжных приспособлений.
Результаты выводятся на цветной дисплей, сохраняются во внутренней памяти и передаются на ПК или USB‑накопитель.
Для расширенной диагностики прибор может работать совместно с тестером DCRT‑200, который добавляет функцию измерения динамического сопротивления контактов.ПКВ/М17 рассчитан на эксплуатацию в условиях промышленных помех и гарантирует стабильную работу при температуре от –20 до +50 °C. ООО «НПП Белэнергокип» является официальным дилером компании СКБ ЭП на территории Республики Беларусь, обеспечивая поставку, консультации и техническую поддержку ПКВ/М17 в Минске и регионах.
-
Характеристики Значение Количество каналов контроля контактов выключателя 6 Диапазон измерения и регистрации временных интервалов 0,001 ÷ 200 с Точность ±10-4[1 + tx] c, где tx – измеряемый интервал времени Диапазон измерения линейных перемещений 1 ÷ 900 мм Точность ±[1+0,0005*Sx] мм, где Sx – измеряемое расстояние Диапазон измерения угловых перемещений 0,2° ÷ 360° Точность ±[0,2 + 0,001*ax]°, где ax - измеряемый угол Диапазон измерения скорости движения 0,002 ÷ 20 м/с Точность в диапазоне 0,02 - 10 м/с ±2 % Циклы силового коммутатора О, В, О-Тп-В, В-Тзо-О, О-Тп-В-Тзо-О Тп - длительность произвольной паузы Тзо - длительность задержки отключения Максимальный коммутируемый ток ±30 А Диапазон измерения напряжения по входу "Напряжение коммутатора" 350 В Диапазон измерений напряжения каналом "Вход аналоговый" 0 ÷ 12 В (униполярный режим)
±6 В (биполярный режим)Диапазоны измерения сопротивления канала "Вход аналоговый" 0 ÷ 160 Ω (выходной ток 60 мА)
0 ÷ 2500 Ω (выходной ток 4 мА)Электрическое питание ~ 100-242 В, 49,5-60,5 Гц Электрическое питание — 100-340 В Потребляемая мощность 60 Вт Габариты 360 х 290 х 165 мм Масса прибора 7 кг Защита от окружающей среды IP 64 (в закрытом положении) Диапазон температуры при работе с прибором IP 40 (в рабочем положении) Гарантийный период 13 месяцев Межкалибровочный период 1 год Межповерочный период 1 год Язык руководства пользователя, интерфейса Русский, Английский -
Стандартная комплектация
Фото Наименование, Индекс Применение

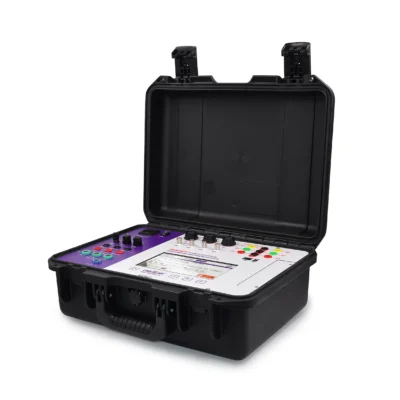

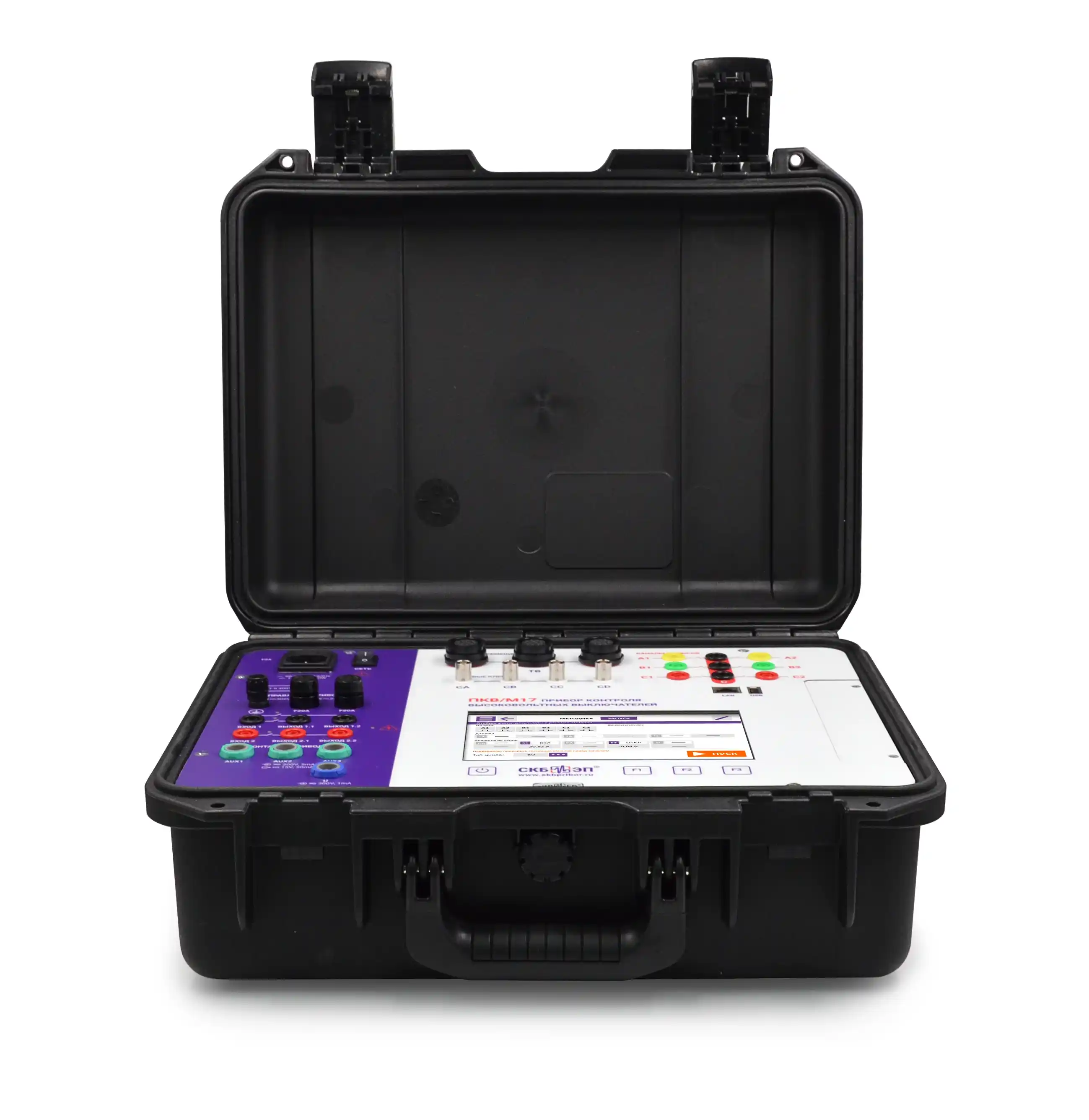

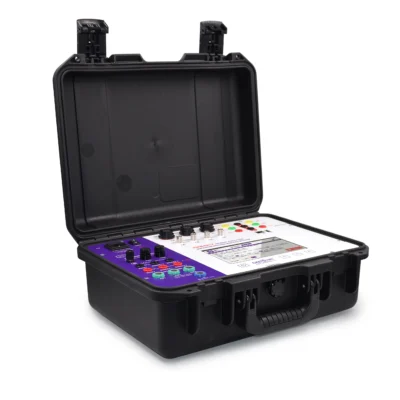

Блок измерительный ПКВ/М17 Прибор и сопроводительная документация: руководство по эксплуатации, формуляр, программное обеспечение / руководство пользователя.

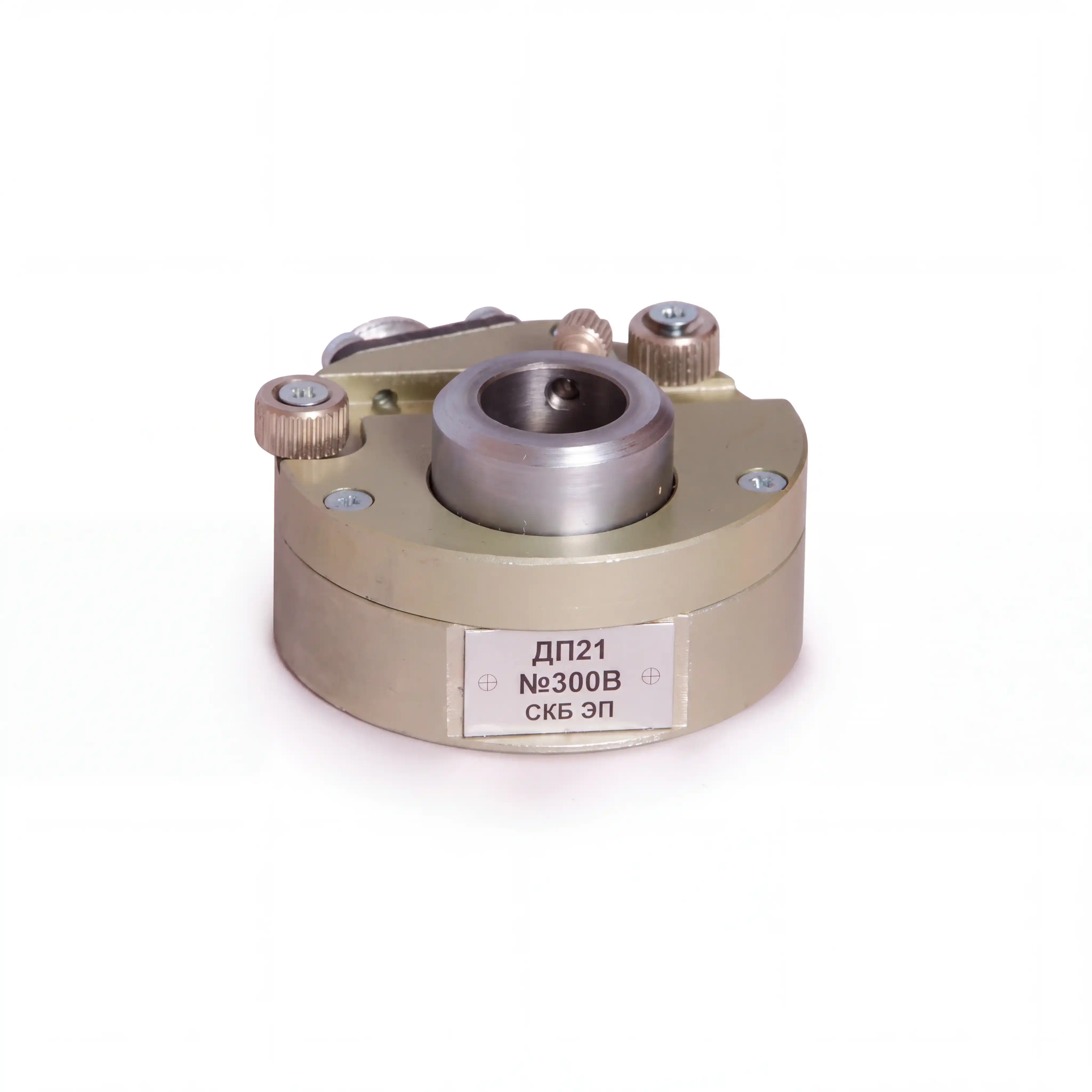

Датчик углового перемещения ДП21 009.00.00.000
Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°.

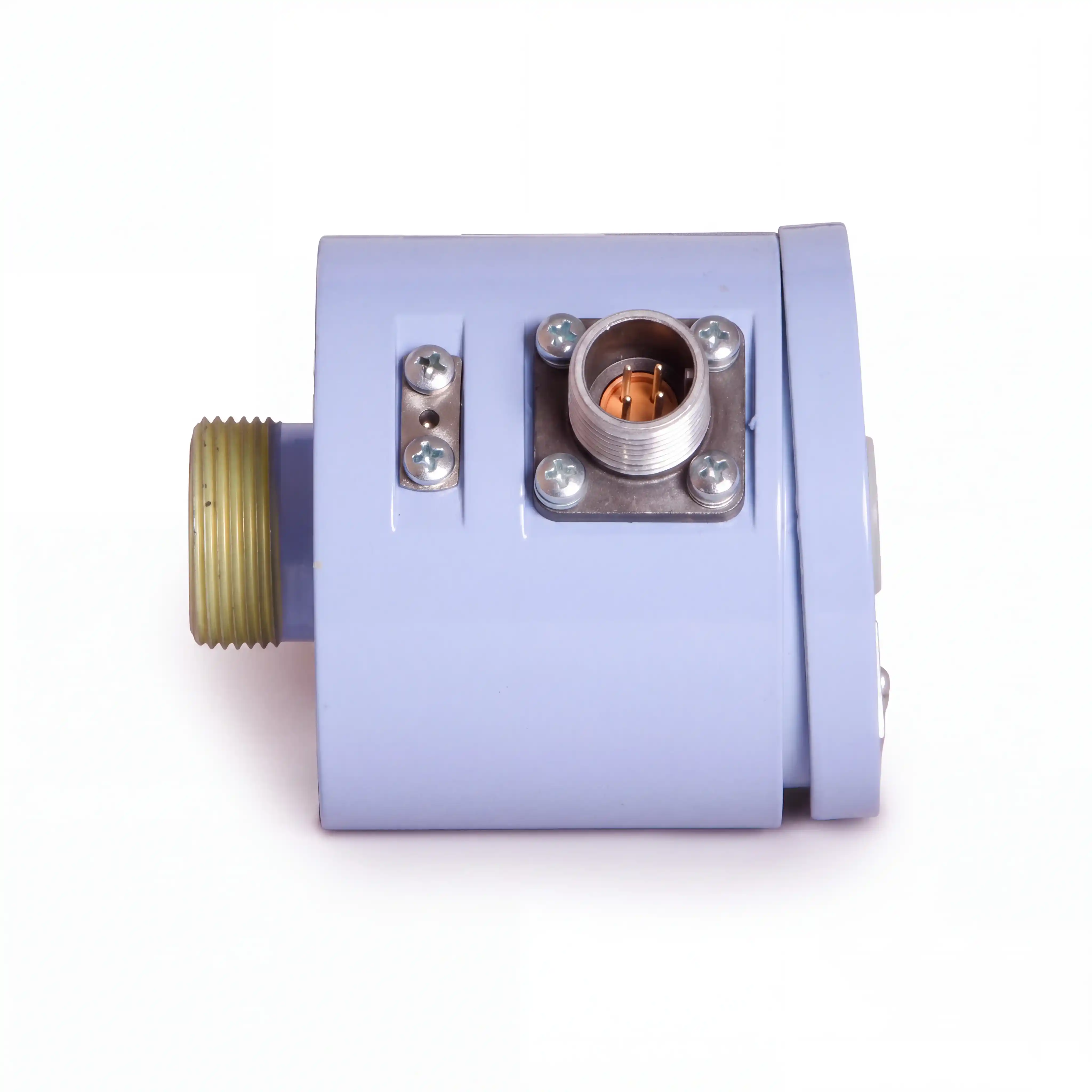

Датчик линейного перемещения ДП12 012.00.00.000-02
Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем.

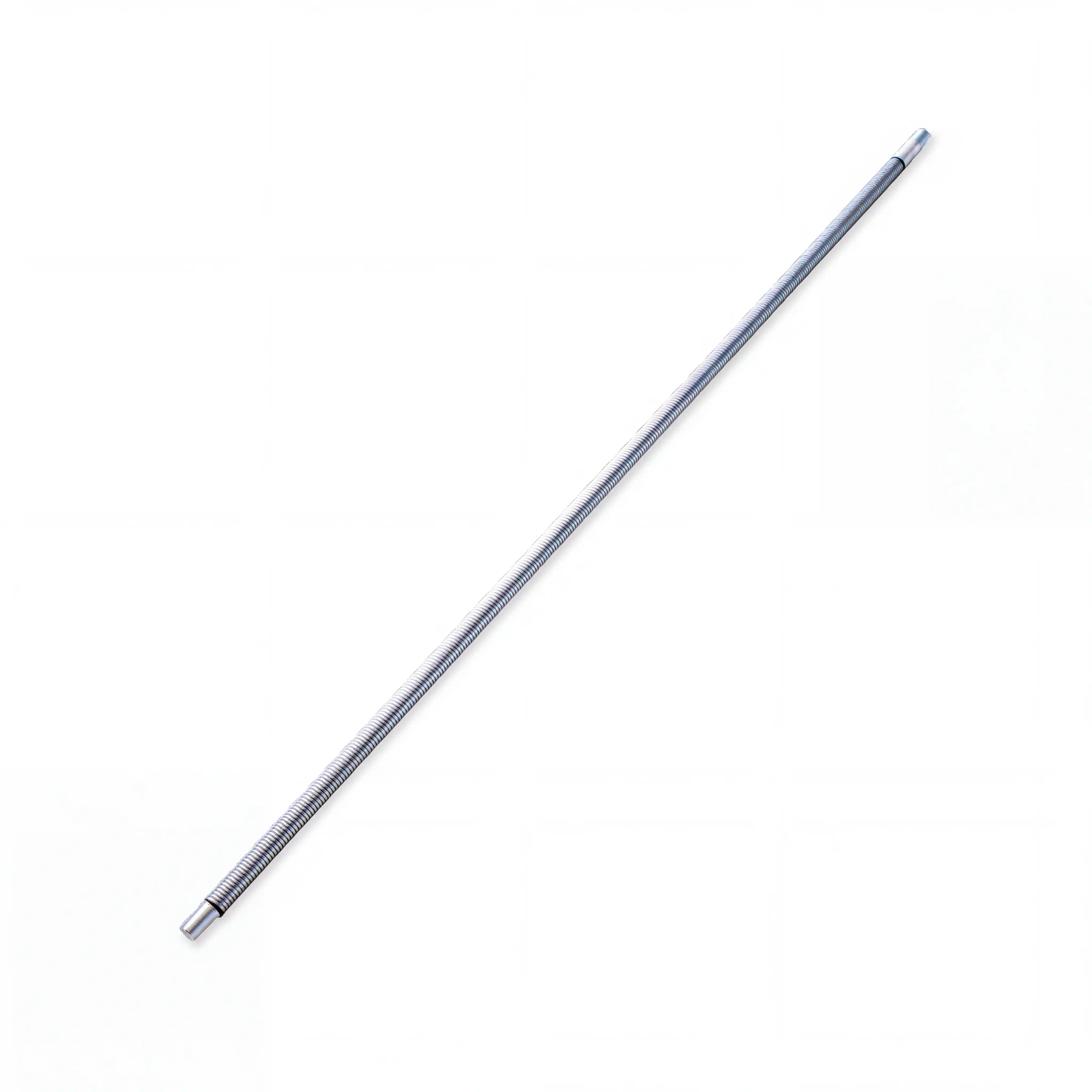

Стержень измерительный в футляре 012.03.00.000-02
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. Длина 700 мм.
Комплект крепежных приспособлений для выключателей российского производства Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей (зажимы, площадки, переходники и пр.).

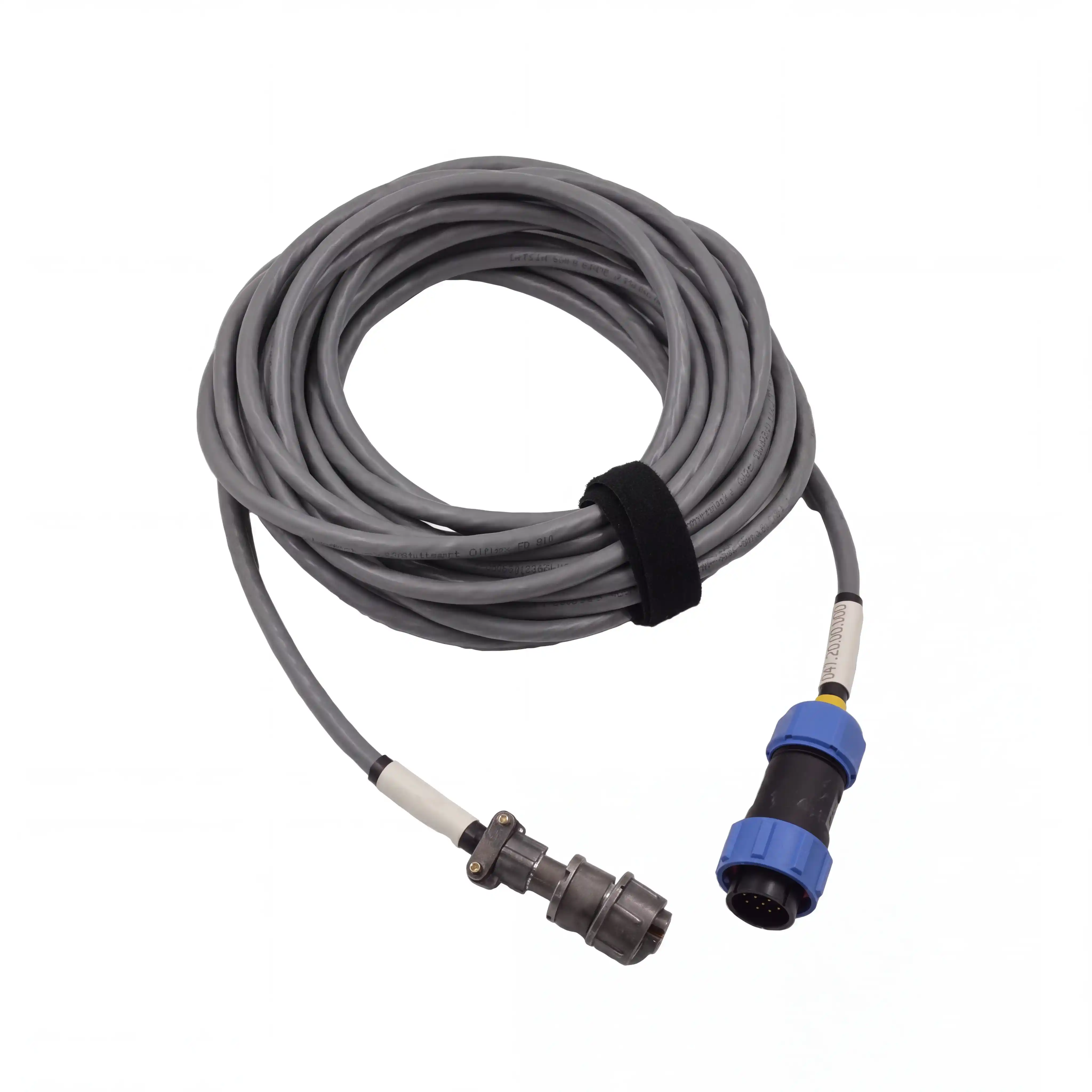

Кабель датчика 047.20.00.000
Для присоединения к прибору датчиков линейных и угловых перемещений ДП12 и ДП21. Длина 7м.

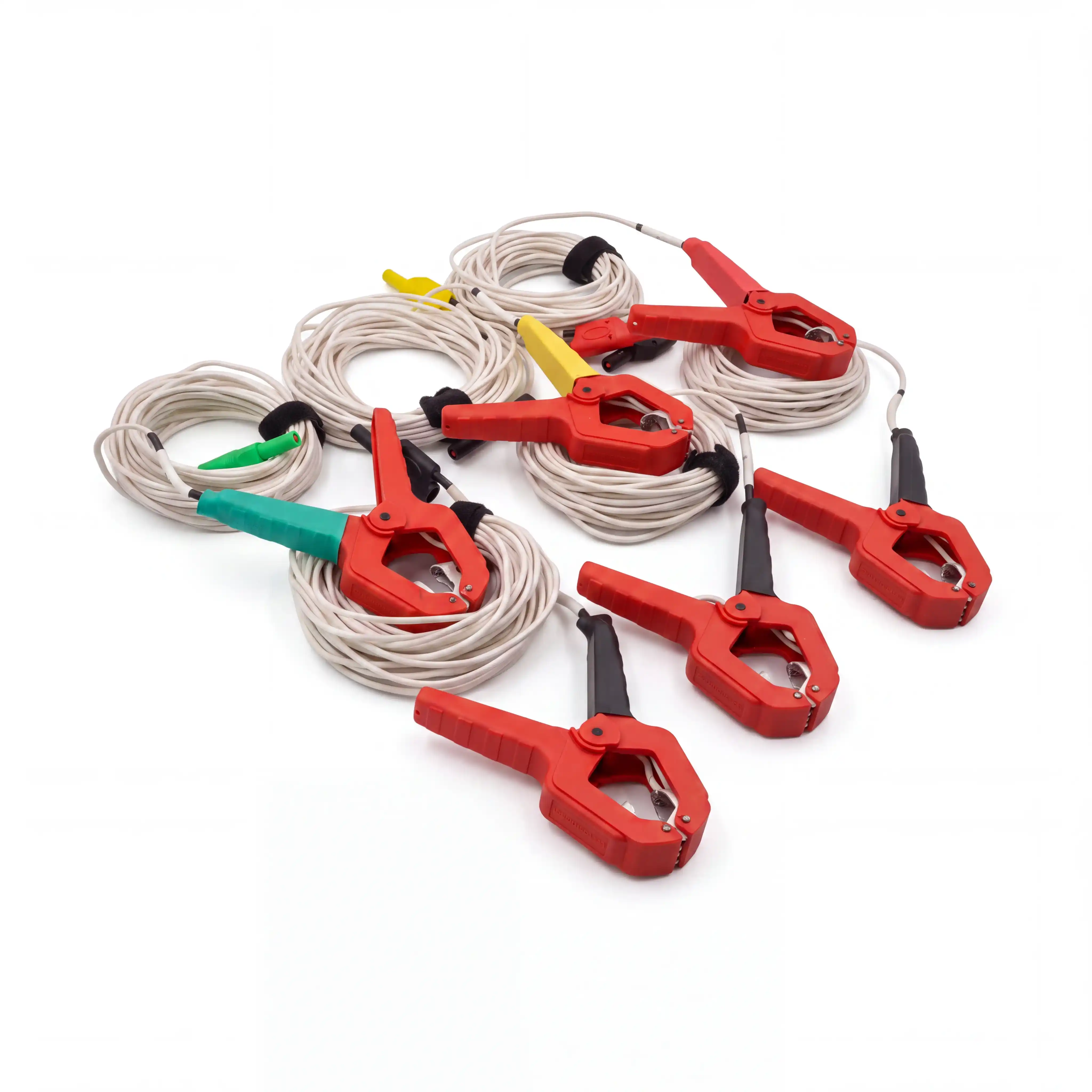

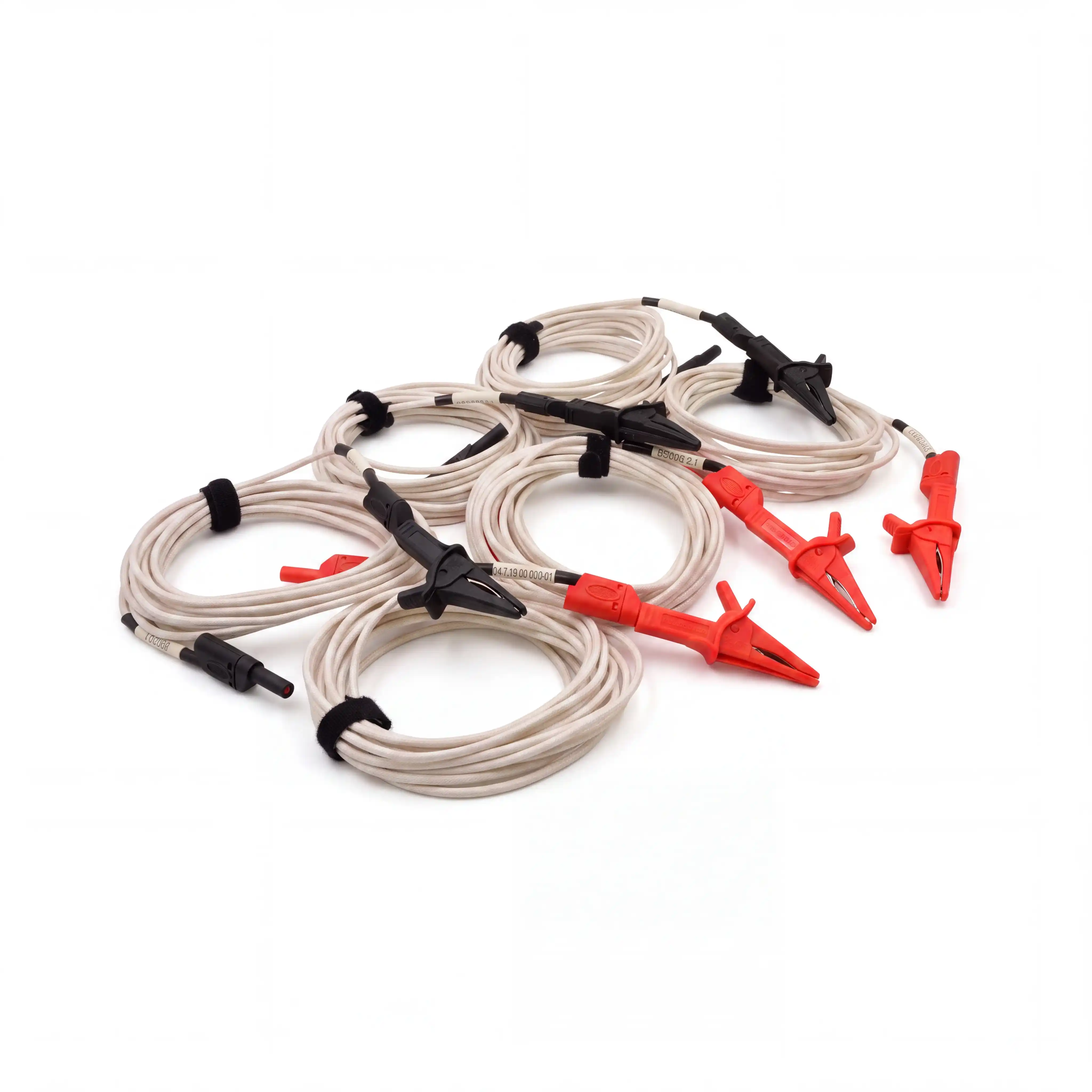

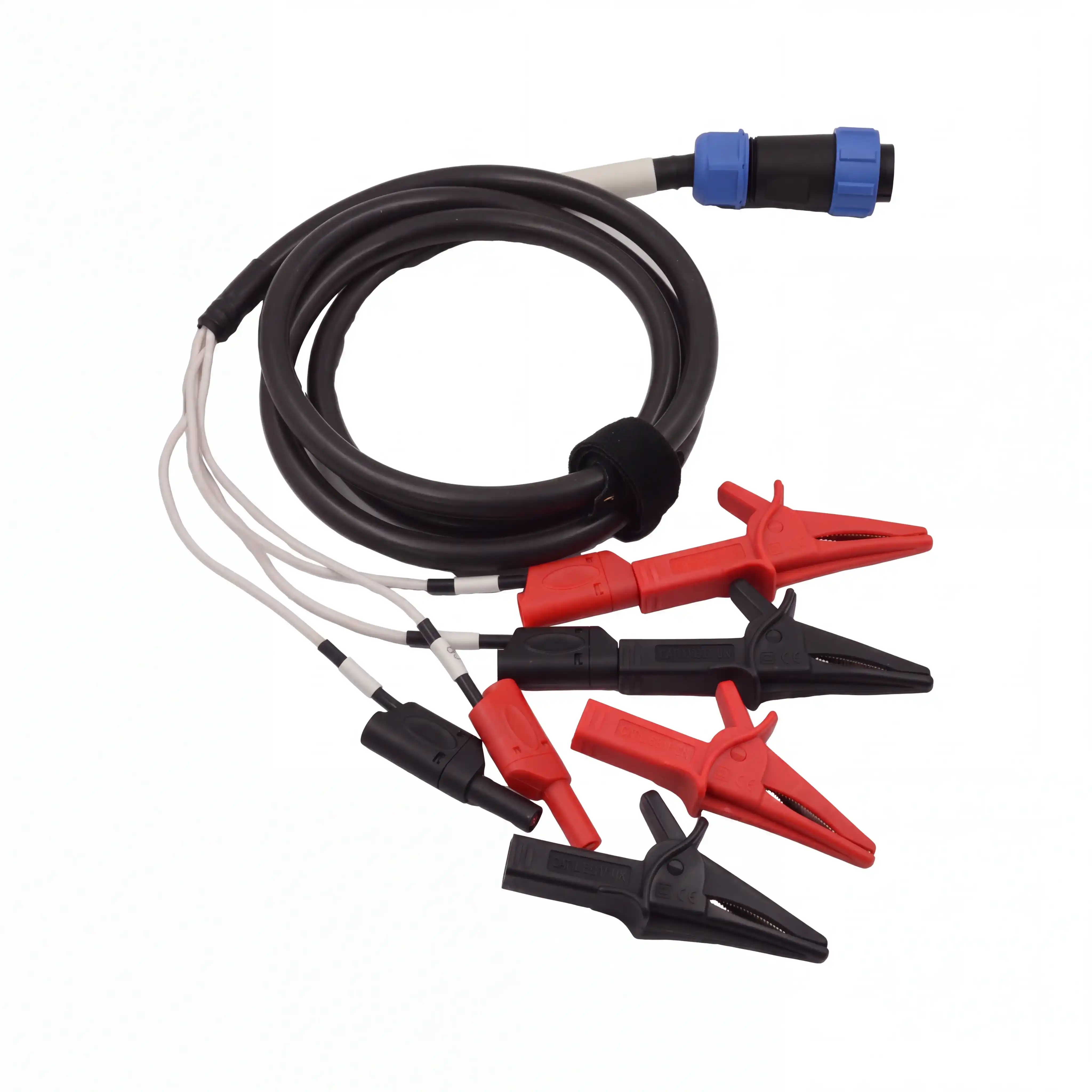

Кабели полюсов 047.11.00.000К
Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа «крокодил». Длина 7,5м.

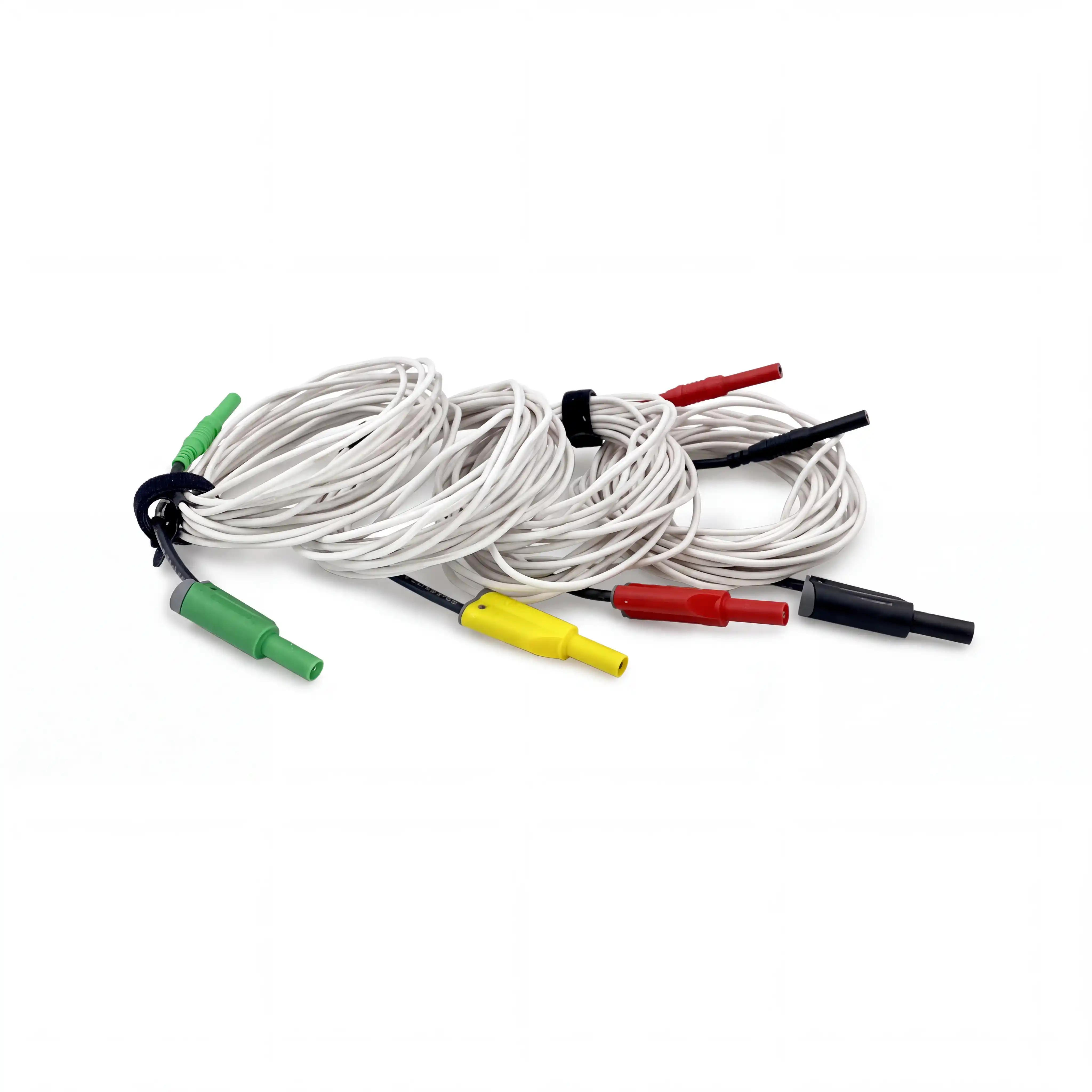

Кабель силового коммутатора 047.19.00.000К
Для присоединения к цепями управления приводом высоковольтного выключателя. Длина 5м.

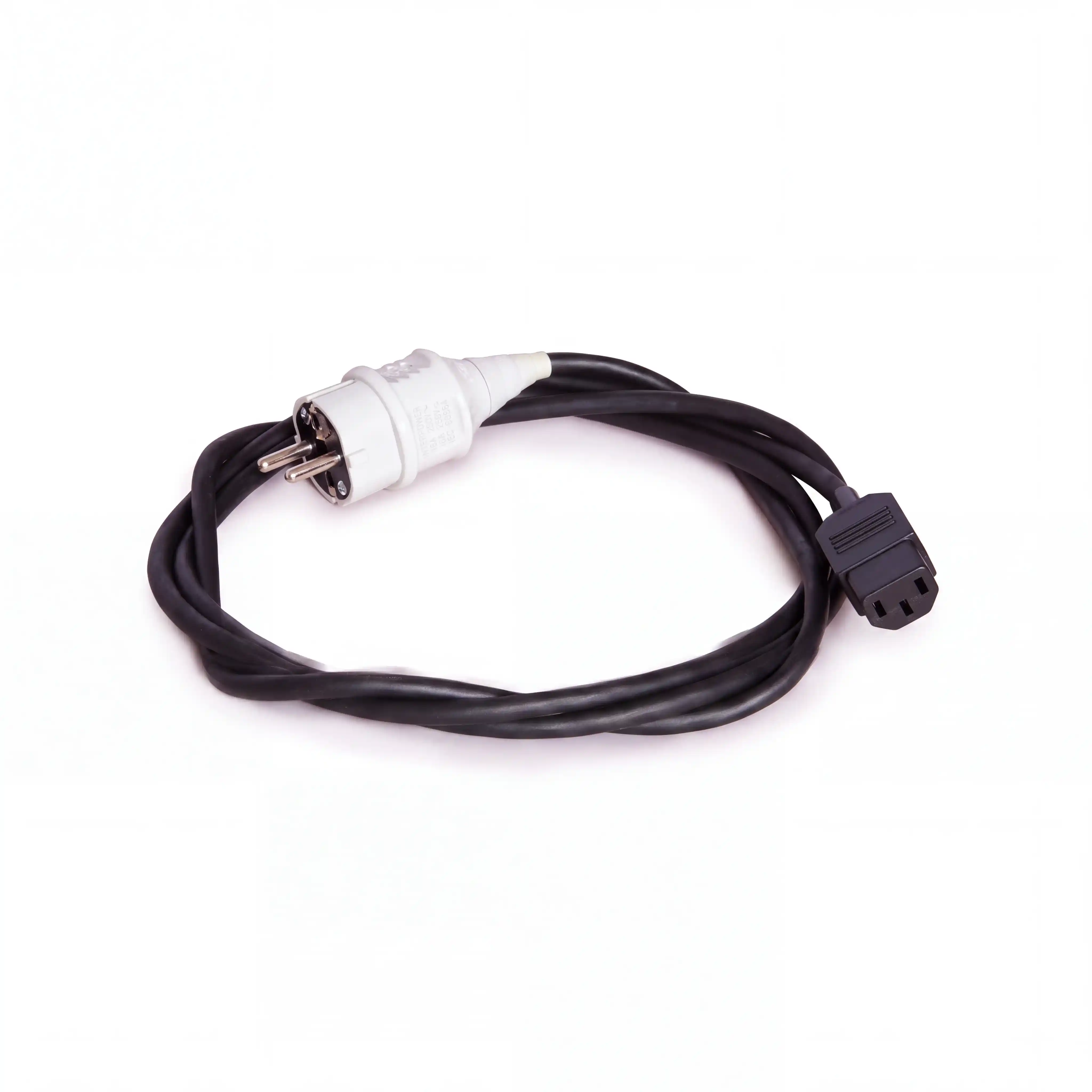

Кабель сетевой 018.09.00.000
Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция

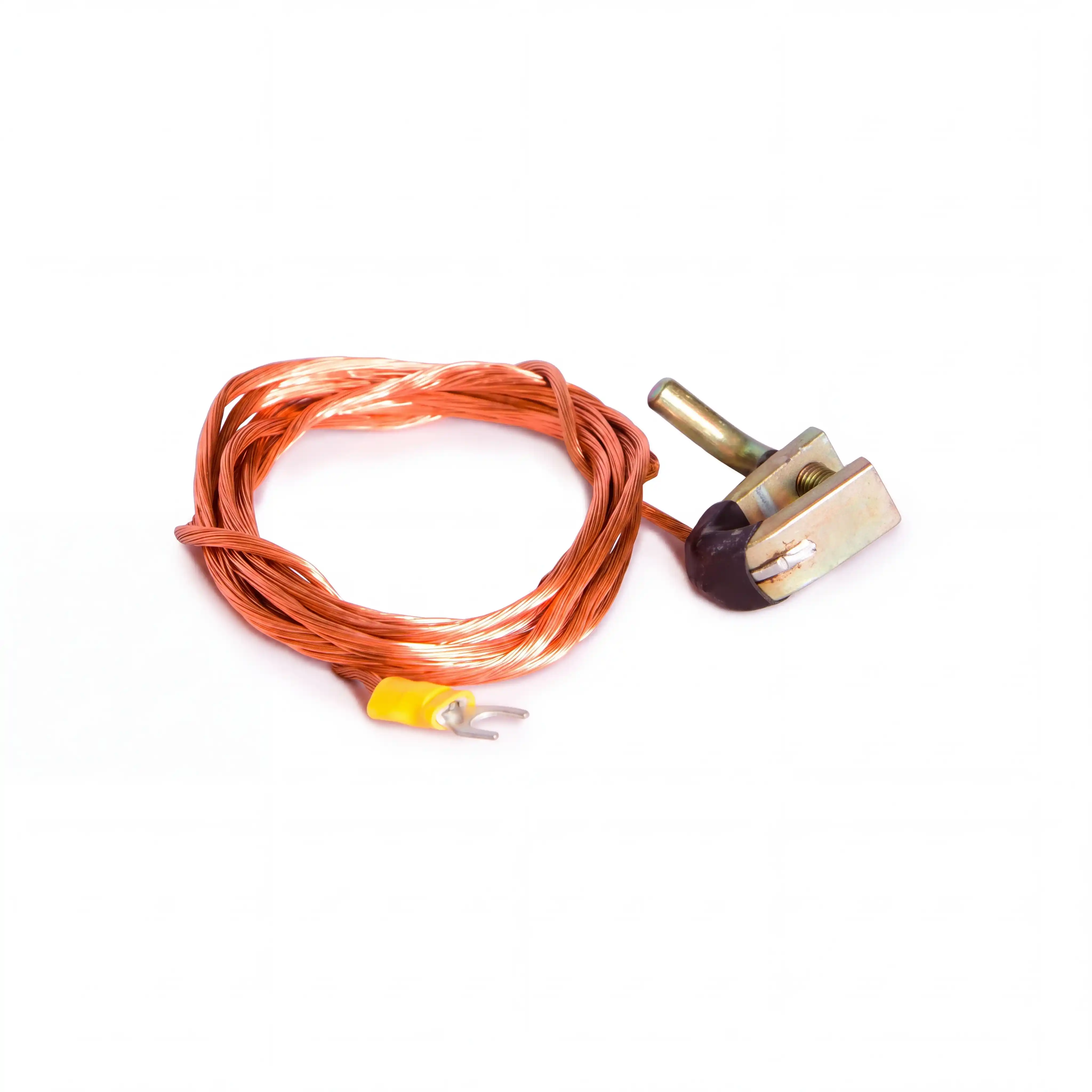

Провод заземления 010.01.00.000
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.

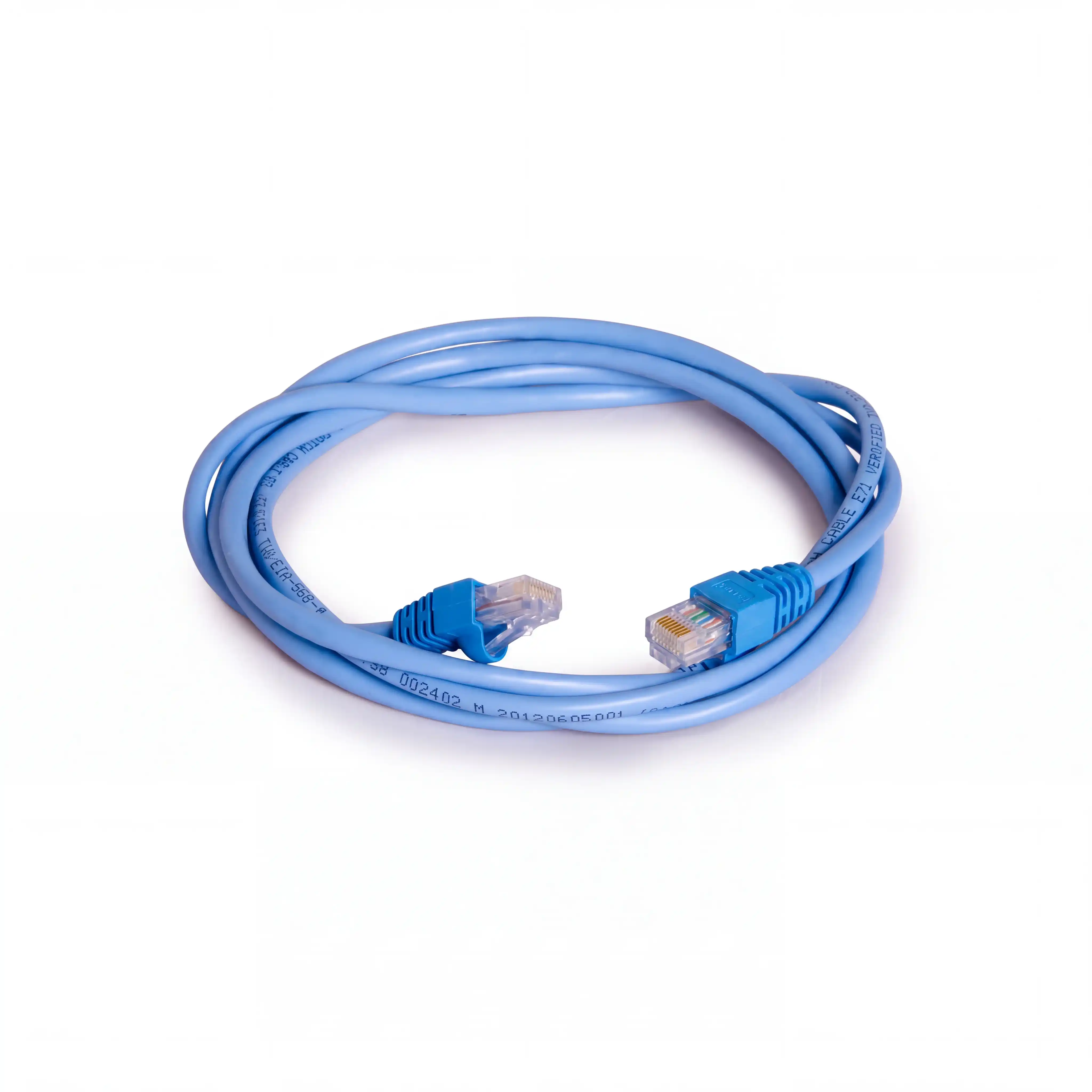

Кабель LAN 024.26.00.000
Для подключения прибора к компьютерной сети или ноутбуку. Длина 2м.
Предохранитель 0505020 МХЕР (2 шт) Предохранителя для разъемов управления приводом.

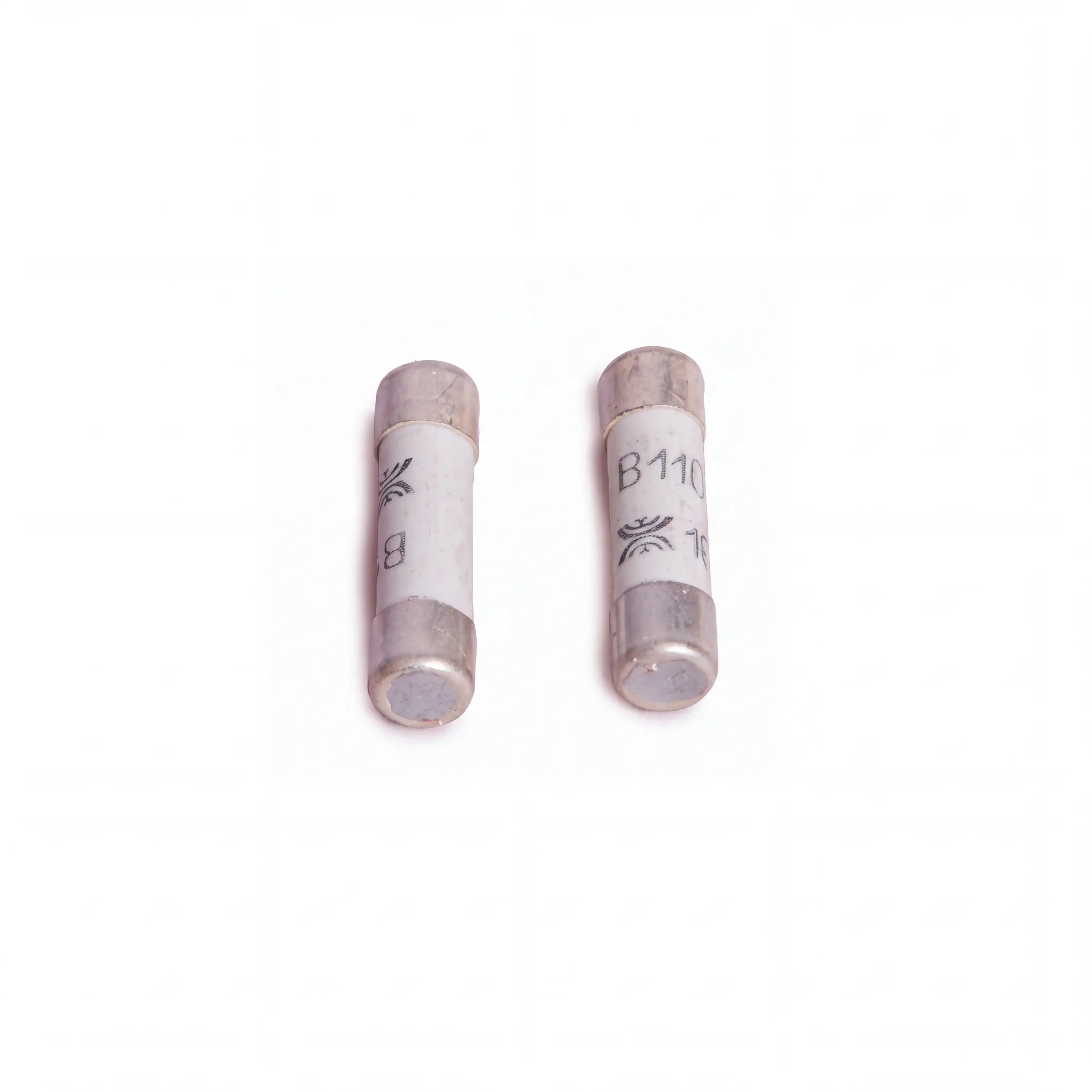

Предохранители ВП2Б-1В-2А (2шт.) Для защиты источника питания

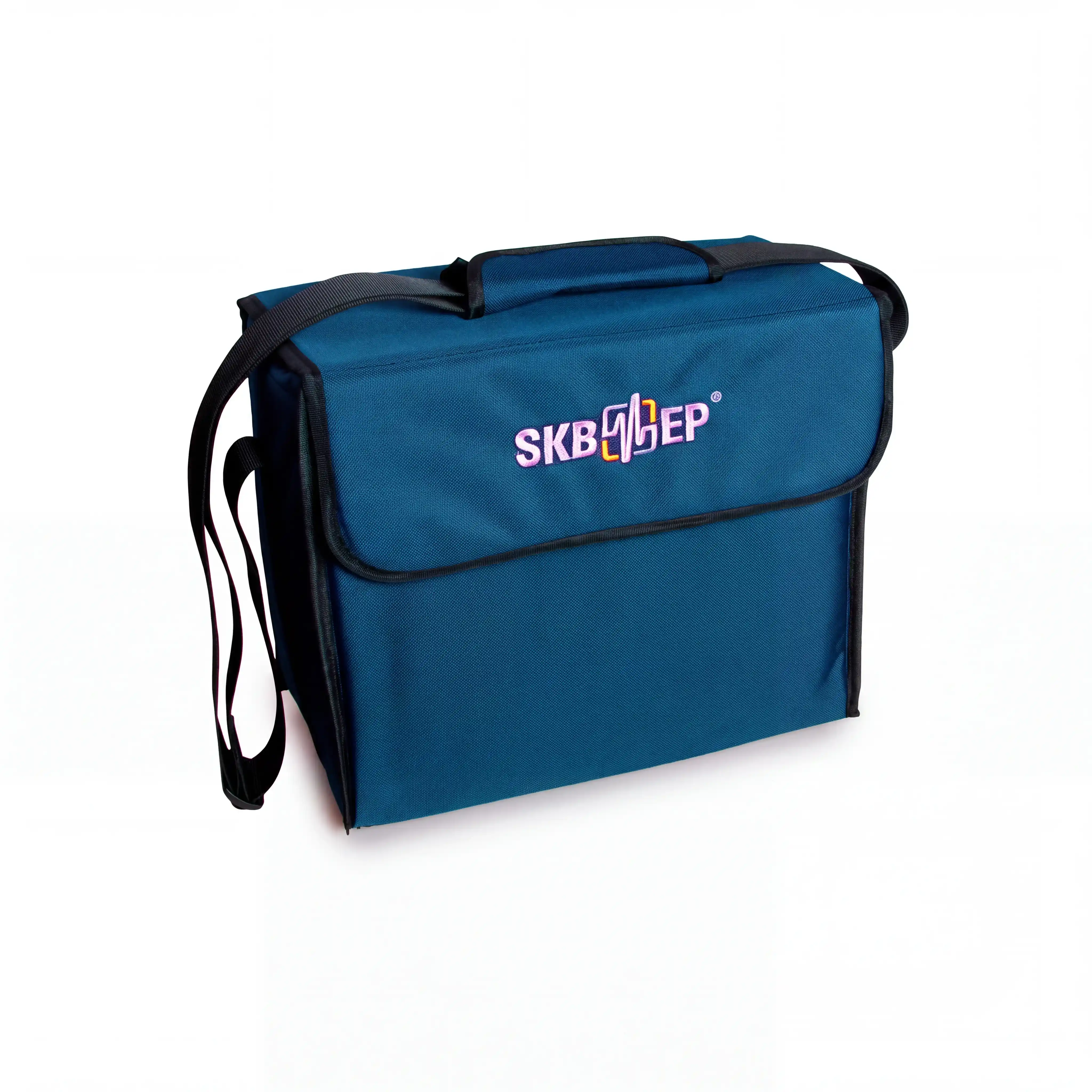

Сумка 147.06.00.00
Удобная, прочная и износостойкая сумка для транспортировки. Дополнительная комплектация для одновременного контроля по 3 фазам (по заказу)
Фото Наименование, Индекс Применение
Комплект датчиков линейного перемещений ДП12 (2 шт.) 012.00.000-02
Доукомплектация еще двумя датчиками (на выбор! ДП12 и/или ДП21) позволяет проводить измерения линейного перемещения подвижных частей высоковольтного выключателя одновременно по 3 фазам (в комплекте паспорта и сертификаты о калибровке). Для работы датчиков необходимы измерительные стержни на выбор – см. ниже. Диапазон 0 ÷ 900 мм. Разрешение 0,5 мм.
Используются совместно с измерительным стержнем.В стандартной комплектации прибора датчик ДП12 (1 шт.)
Комплект датчиков углового перемещения ДП21 (2 шт.) 009.00.00.000
Доукомплектация еще двумя датчиками (на выбор! ДП12 и/или ДП21) позволяет проверять параметры хода и скорости выключателя одновременно по 3 фазам (в комплекте паспорт и сертификат о калибровке). Диапазон измерений 0 ÷ 360°. Разрешение 0,09°.
В стандартной комплектации прибора датчик ДП21 (1 шт.)
Стержень измерительный в футляре 012.03.00.000/-01/-02
Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. По заказу длина 550 мм. и 1000 мм. В стандартной комплектации длина 700 мм.
Для контроля по трем фазам при использовании датчиков ДП12 необходимо три стержня.

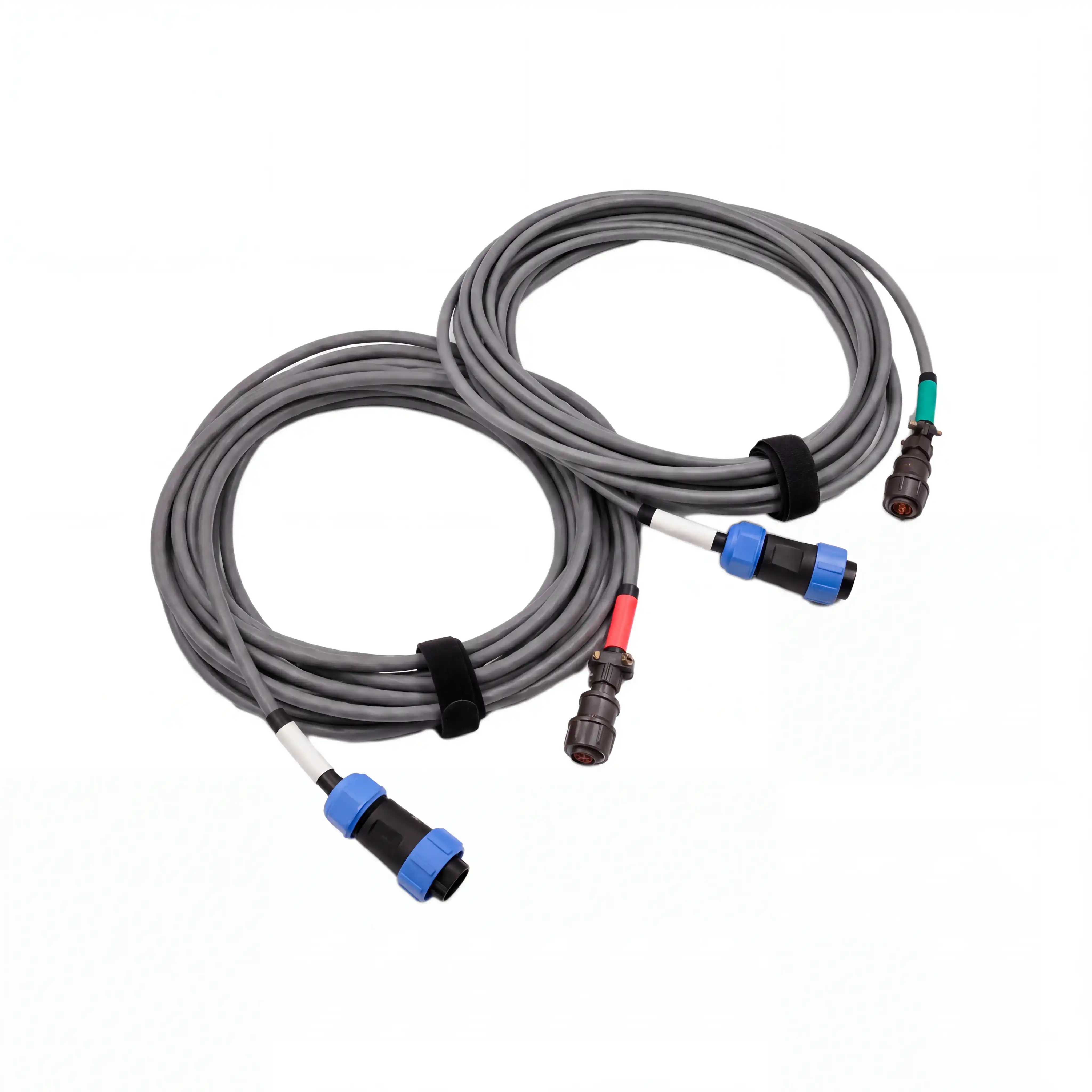

Кабель датчика (2 шт.) 047.20.00.000-01/-02
Доукомплектация кабелями позволяет подключить датчики ДП12 и/или ДП21 и проводить контроль параметров одновременно по 3 фазам. В стандартной комплектации прибора 1 кабель датчика.
Дополнительная комплектация (по заказу)
Фото Наименование, Индекс Применение

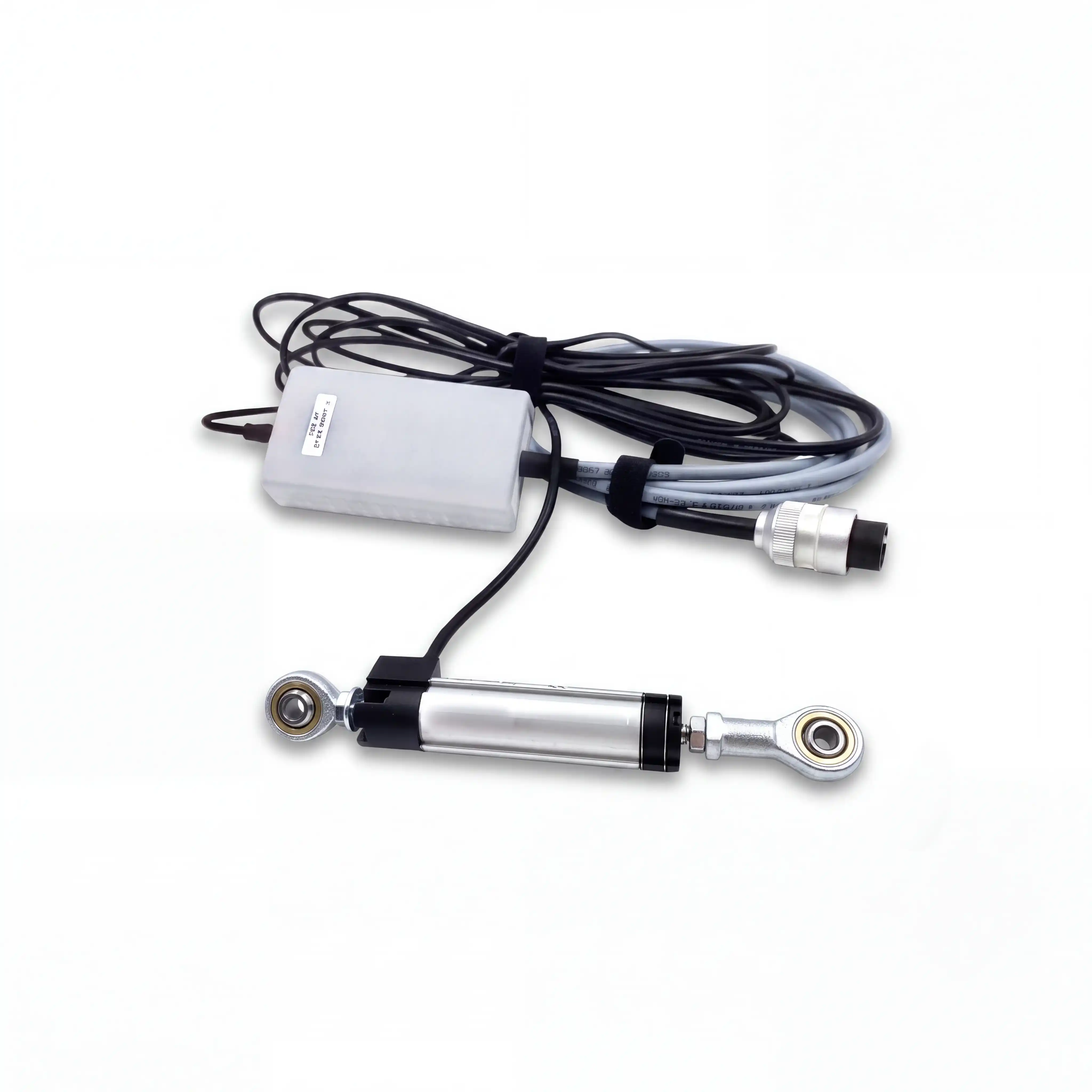

Реостатный датчик ДП32 026.22.00.000
Для измерения линейного перемещения вакуумных выключателях с открытым изоляционным корпусом в диапазоне 0,2 – 20 мм. Точность ±0,2 мм. Применяется с переходником 026.24.00.000, который идет в комплекте с датчиком.
Кабель полюсов 047.11.00.000К
Для выключателей с двумя разрывами на фазу необходимо доукомплектовать дополнительными кабелями полюсов. Зев 50 мм. Длина 7,5м.
Удлинитель кабеля полюсов 058.07.00.000К
Комплект удлинителей для увеличения длины кабелей полюсов из стандартной комплектации. Длина 5 м.

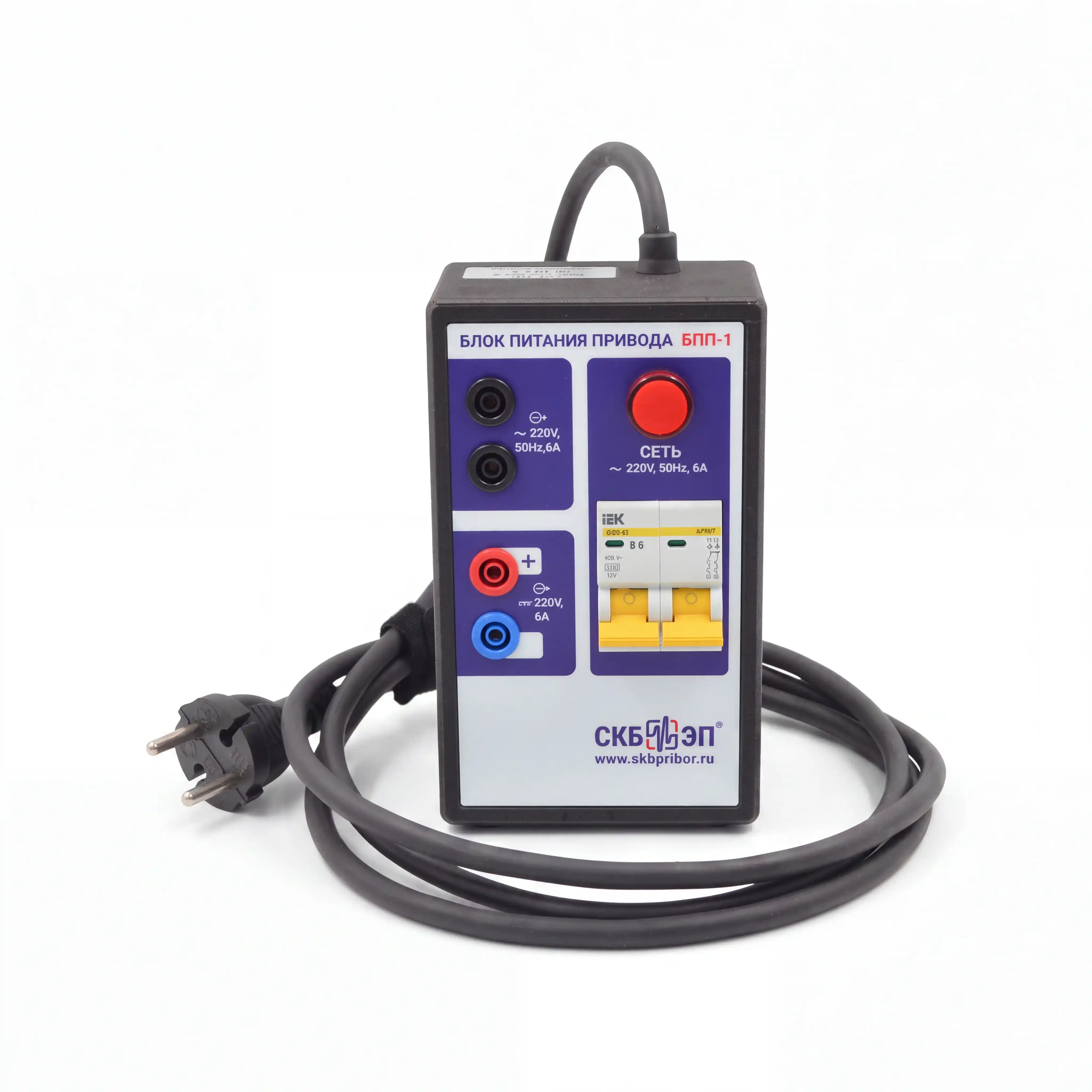

Блок питания привода 053.13.00.000
Для управления приводом постоянным и переменным токами при внутреннем запуске и заводки пружин в приводах высоковольтных выключателей, поставляется совместно с кабелем 047.19.00.000 2шт. Длина 5м.

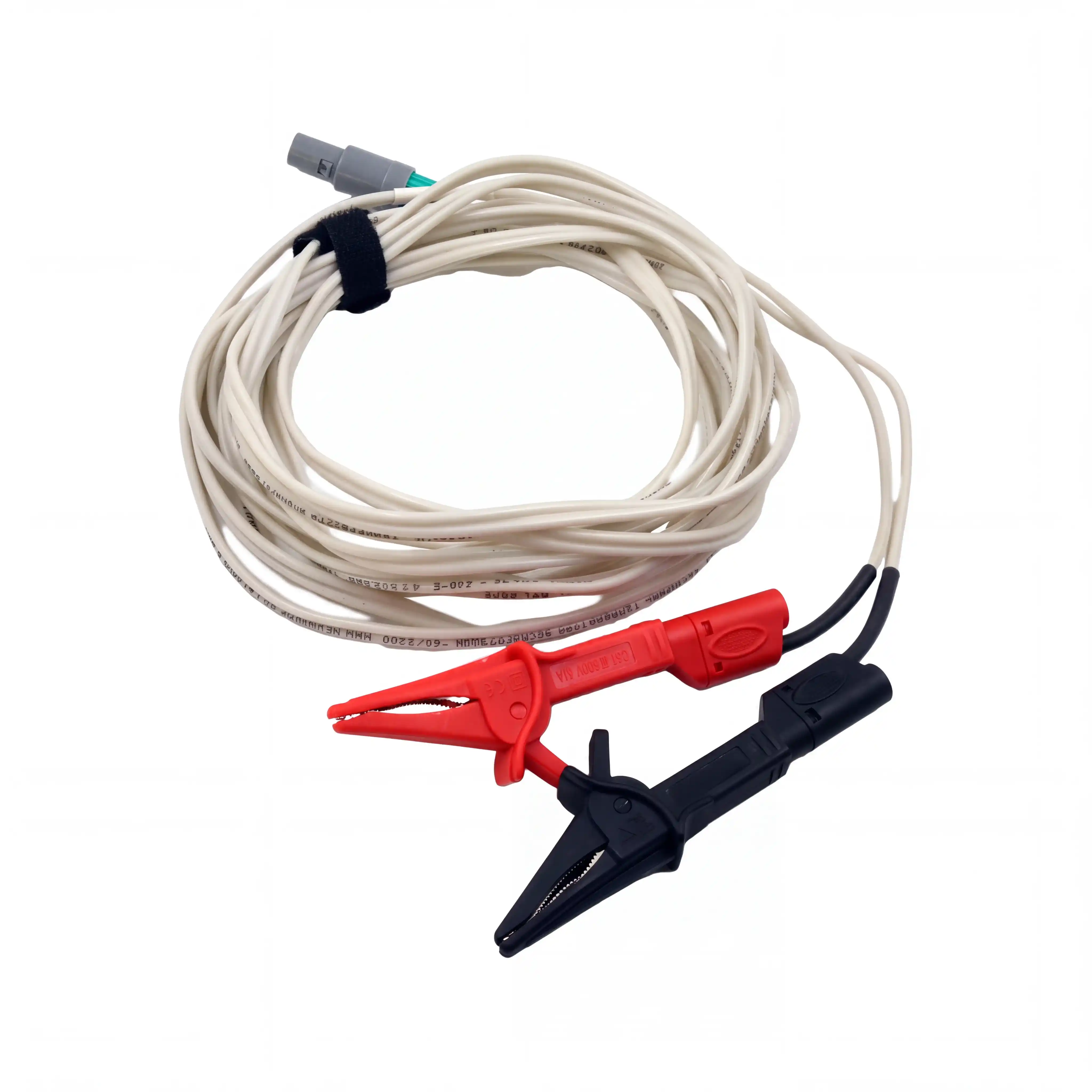

Кабель вспомогательных каналов 047.23.00.000
Для регистрации моментов подачи/снятия электрического напряжения, для регистрации моментов замыкания/размыкания различных контактов привода выключателя. Длина 5м
Кабель удлинитель вспомогательных каналов 047.24.00.000
Для возможности расположить прибор ПКВ/М17 на расстоянии более 5 метров от привода выключателя. Длина 5м.
Удлинитель кабеля датчика 047.18.00.000К
Для увеличения длины кабеля датчика. Длина 5м.
Комплект крепежных приспособлений для выключателей отечественного и зарубежного производства Доукомплектация крепёжными приспособлениями позволяет прикрепить датчики ДП12 и ДП21 к 3 фазам одновременно (зажимы, площадки, переходники и пр.). Возможно штучное приобретение или по необходимости. Перейдите по ссылке → для определения марок выключателей, под которые подходит комплект.
Кабель для калибровки аналоговых датчиков 047.41.00.000
Кабель для калибровки каналов аналоговых датчиков предназначен для проверки метрологических характеристик каналов аналогов датчиков прибора ПКВ/М17 при проведении поверки или калибровки. Длина 1,5м.
