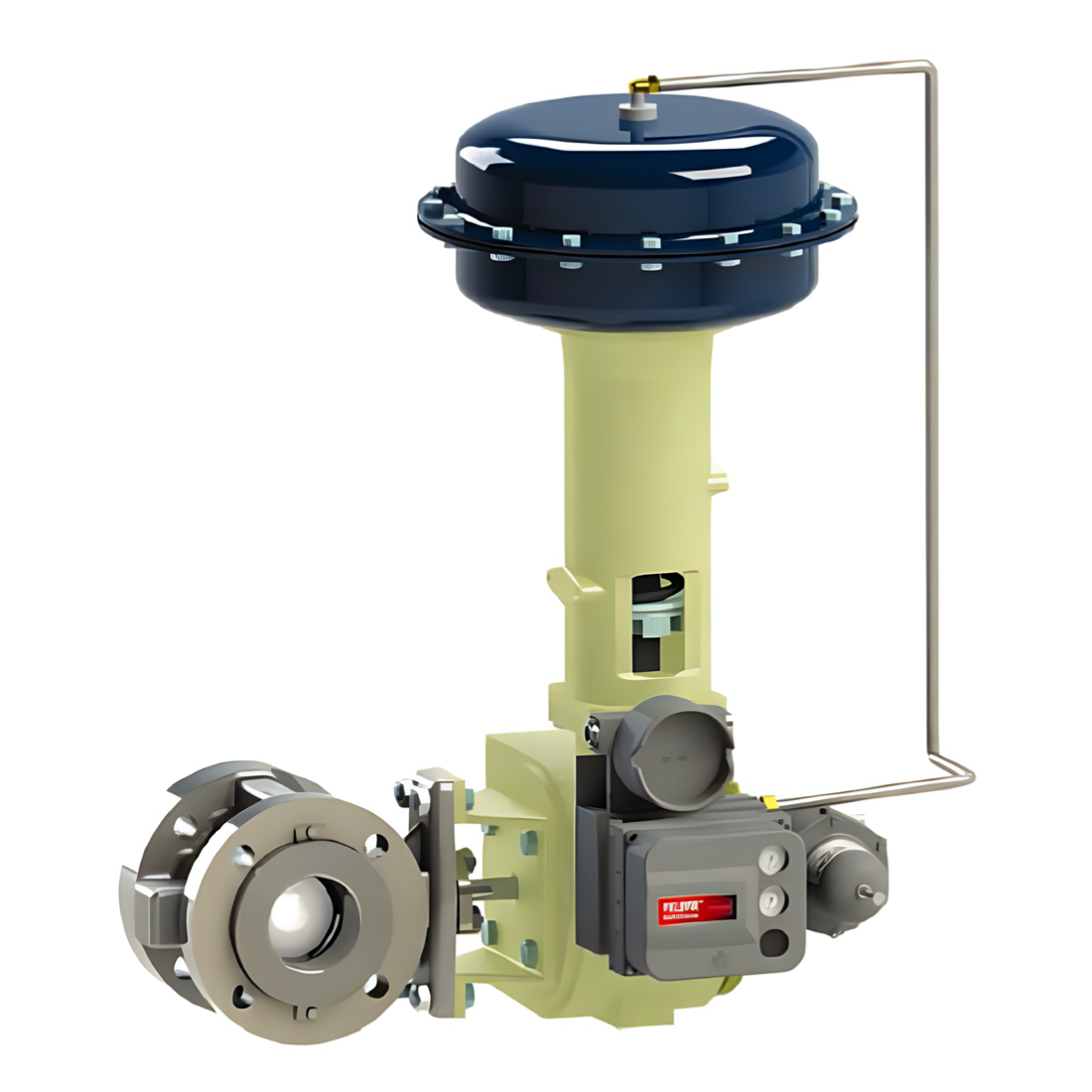

Поворотный шаровой кран с V-образным сегментом серии 1000
Поворотный шаровой кран с V-образным сегментом (модель 1001) представляет собой высокоэффективное запорно-регулирующее устройство, сочетающее прочность и надёжность традиционного шарового крана с высокой точностью регулирования, характерной для поворотных клапанов. Ключевые конструктивные элементы включают V-образный сегмент шара, обеспечивающий точное дозирование потока и линейную или модифицированную характеристику регулирования, цельную корпусную конструкцию для повышения герметичности и устойчивости к нагрузкам, шлицевой приводной вал и зажимной рычаг для надёжной передачи крутящего момента, а также прочную металлическую прокладку и сменные седла, что упрощает обслуживание и продлевает срок службы устройства. Кран отличается простотой монтажа и удобством в эксплуатации. Он рассчитан на работу в широком диапазоне температур и перепадов давления, подходит для различных технологических сред, включая воду, газ, агрессивные, вязкие и абразивные жидкости. Области применения включают нефтегазовую промышленность, химическое производство, энергетику, металлургию и сталелитейную отрасль.
- Модель 1001 выпускается во фланцевом исполнении с номинальным давлением класса ANSI 150.
- Модель 1002 представляет собой шаровой клапан с V-образным сегментом в исполнении типа «вафельный» (межфланцевый) и выпускается с номинальным давлением классов ANSI 150, 300 и 600.
- Модель 1003 выпускается во фланцевом исполнении с номинальным давлением класса ANSI 300.
| Cерия | 1000 | ||
|---|---|---|---|
| Модель | 1001 | 1002 | 1003 |
| Тип | Шаровой кран с V-образным сечением | ||
| Номинальный диаметр, мм | 25 - 500 | 25 - 500 | 25 - 500 |
| Номинальное давление, MПa | 1,6 | 1.6 - 10 | 4 |
| Диапазон рабочих температур, °C | - 196 to + 593 C | ||
| Диапазон температур окружающей среды, °C | - 60 to + 120 C | ||
| Уплотнение в затворе | Уплотнение «металл по металлу», мягкое уплотнение | ||
| Класс герметичности | IV,V,VI | ||
| Присоединение | Фланцевое, межфланцевое, под приварку | ||
| Тип сегмента | Шар | ||
| Материал корпуса | Чугун, углеродистая сталь, нержавеющая сталь, и другие материалы по требованию проекта | ||
| Материалы затвора | Чугун, углеродистая сталь, нержавеющая сталь, и другие материалы по требованию проекта | ||
| Аксессуары* | Приборы управления пневматическими приводами:позиционер, фильтр-регультор, соленоидный клапан, конечный выключатель, ручной дублер, пневматическое блокировочное реле , бустерное реле, пилотный клапан, дополнительно по запросу: фланцы, прокладки, крепёж, ресиверы воздуха, трубные переходы. | ||
