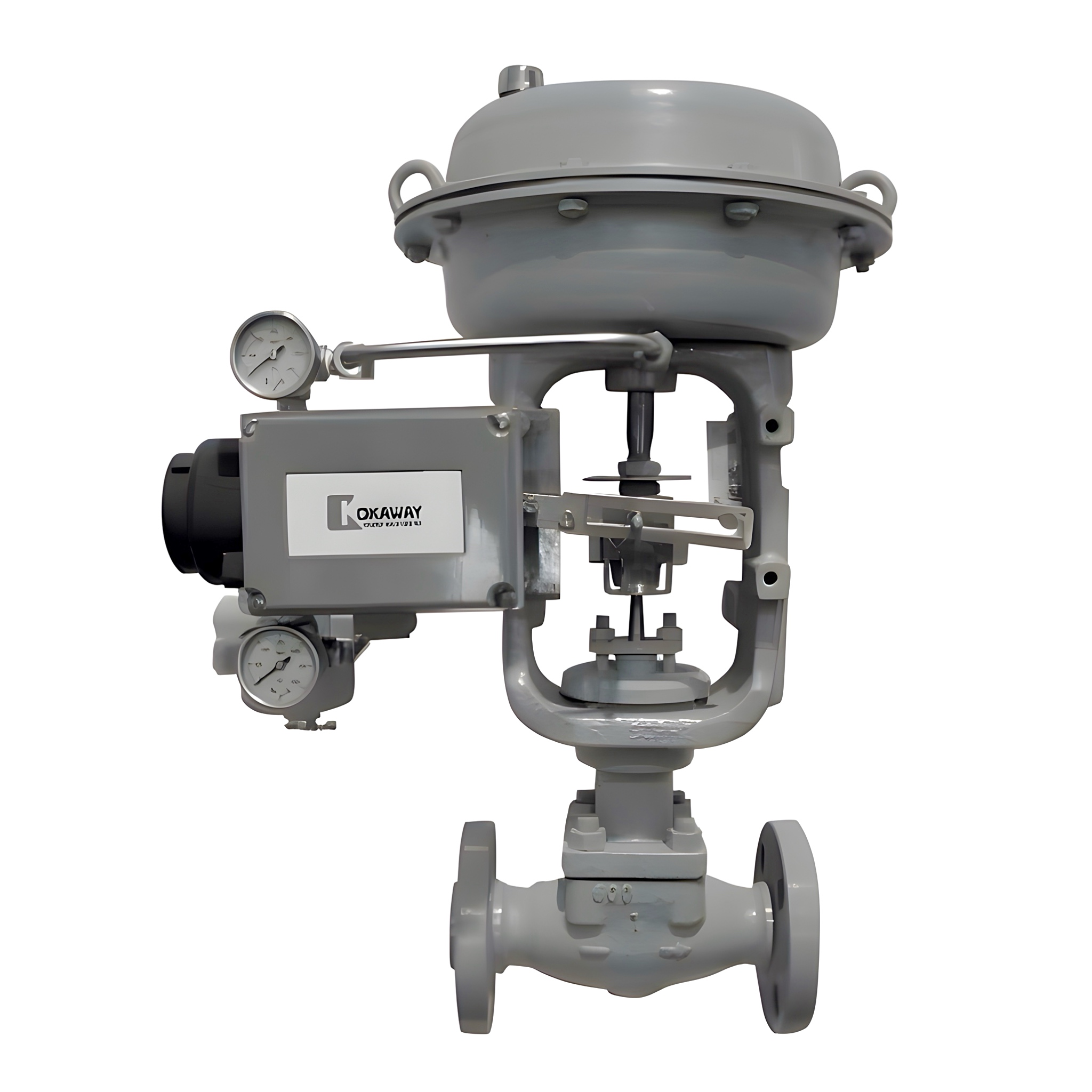

Запорно-регулирующие и регулирующие клапаны серии 8000

8001
Односедельные регулирующие клапаны модели 8001 малого размера предназначены для работы в тяжелых условиях эксплуатации и применяются в различных отраслях для регулирования технологических жидкостей, включая жидкости, пар и газ. Корпус клапана выполнен с S-образным проходом, имеет компактную конструкцию, характеризуется низкими потерями давления, высокой пропускной способностью, широким диапазоном регулирования и высокой точностью расходных характеристик. Регулирующий клапан 8001 соответствует стандарту IEC. Оснащённый компактным пневматическим мембранным приводом, клапан отличается небольшими габаритами и высоким выходным крутящим моментом.
8002
Односедельный регулирующий клапан 8002 с верхним направляющим устройством представляет собой высокопроизводительный регулирующий клапан, предназначенный для различных применений по регулированию технологических жидкостей, включая жидкости, пар и газ. Корпус клапана выполнен с S-образным проходом, имеет компактную конструкцию, характеризуется низкими потерями давления, высокой пропускной способностью, широким диапазоном регулирования и высокой точностью расходных характеристик. Затвор клапана обладает высокой виброустойчивостью благодаря верхней направляющей секции с большой площадью скольжения. Клапан соответствует стандарту ANSI B 16.104. Оснащённый компактным пневматическим мембранным приводом, клапан 8002 отличается небольшими габаритами и высоким выходным крутящим моментом.
8003
Регулирующий клапан с балансировкой давления типа «клетка» 8003 — высокопроизводительный клапан, предназначенный для работы в тяжелых условиях эксплуатации и управления технологическими жидкостями, включая жидкости, пар и газ. Корпус клапана выполнен с S-образным проходом и оснащён стабилизатором для регулирования турбулентного потока вокруг камеры, а также имеет компактную конструкцию. Клапан характеризуется низкими потерями давления, высокой пропускной способностью, широким диапазоном регулирования, высокой точностью расхода, высокой динамической стабильностью, низким уровнем шума и устойчивостью к кавитации и промывке. Оснащённый пневматическим мембранным приводом, клапан 8003 отличается компактными размерами и высоким выходным крутящим моментом.
8004
Регулирующий клапан 8004 с низким уровнем шума и корпусом типа «клетка» предназначен для снижения акустического шума при работе со сжимаемыми средами, такими как пар, газ и природный газ. Корпус клапана содержит множество мелких отверстий и обеспечивает эффективное снижение давления за счёт двухэтапного процесса: «ограничения» и «диффузии с расширением». Корпус выполнен с S-образным проходом, имеет компактную конструкцию и стабилизатор для регулирования турбулентного потока вокруг камеры. Клапан характеризуется низкими потерями давления, высокой пропускной способностью и низким уровнем шума. Затвор клапана выполнен с конструкцией балансировки давления, что позволяет регулировать высокие перепады давления при минимальных усилиях привода. Оснащённый пневматическим мембранным приводом, клапан 8004 отличается компактными размерами и высоким выходным крутящим моментом.
8005
Регулирующий клапан 8005 с односедельной конструкцией и балансировкой давления представляет собой высокопроизводительный клапан, разработанный с учетом устойчивости к кавитации и промывке для систем с высоким перепадом давления. Жесткая оболочка защищает корпус клапана от повреждений, вызванных кавитацией и промывкой. Корпус клапана выполнен с S-образным проходом, имеет компактную конструкцию, характеризуется низкими потерями давления, высокой пропускной способностью и широким диапазоном регулирования. Затвор клапана оснащён большой направляющей поверхностью с улучшенными антивибрационными характеристиками. Оснащённый компактным пневматическим мембранным приводом, клапан 8005 отличается небольшими размерами и высоким выходным крутящим моментом.
8008
Регулирующий клапан 8008 — усовершенствованный односедельный клапан с балансировкой давления, разработанный для работы в тяжелых условиях с жидкостями и газами. В конструкции предусмотрено высокоэффективное уплотнительное кольцо вокруг корпуса клапана, что решает проблему значительных утечек у клапанов корпусного типа. Корпус клапана выполнен с S-образным проходом, компактной конструкцией и стабилизатором для регулирования турбулентного потока вокруг корпуса. Клапан характеризуется низкими потерями давления, высокой пропускной способностью, высокой точностью расхода, высокой динамической стабильностью, низким уровнем шума и устойчивостью к кавитации. Оснащённый пневматическим мембранным приводом, клапан 8008 имеет компактные размеры и высокий выходной крутящий момент.
8009
Трехходовые регулирующие клапаны типов 8009 и 8010 предназначены для соединения трехходовых трубопроводов и делятся на два типа: 8009 — общий сходящийся клапан (смешивающий поток), и 8010 — расходящийся клапан (разделяющий поток). Эти клапаны широко применяются в системах теплообменников для регулирования температуры жидкости, обеспечивая высокую точность и эффективность управления. Сходящийся клапан используется для смешивания двух входных потоков в один выходной, тогда как расходящийся клапан предназначен для разделения одного входного потока на два выходных. Для клапанов малого размера и при низком перепаде давления сходящийся клапан может применяться и для разделения потока, однако при типоразмерах свыше 80 мм или при высоком перепаде давления рекомендуется использовать расходящийся клапан для разделения потока. Оба типа клапанов оснащены пневматическим мембранным приводом с несколькими пружинами, что обеспечивает компактные габариты, небольшой вес и удобство обслуживания.
8010
Трехходовые регулирующие клапаны типов 8009 и 8010 предназначены для соединения трехходовых трубопроводов и делятся на два типа: 8009 — общий сходящийся клапан (смешивающий поток), и 8010 — расходящийся клапан (разделяющий поток). Эти клапаны широко применяются в системах теплообменников для регулирования температуры жидкости, обеспечивая высокую точность и эффективность управления. Сходящийся клапан используется для смешивания двух входных потоков в один выходной, тогда как расходящийся клапан предназначен для разделения одного входного потока на два выходных. Для клапанов малого размера и при низком перепаде давления сходящийся клапан может применяться и для разделения потока, однако при типоразмерах свыше 80 мм или при высоком перепаде давления рекомендуется использовать расходящийся клапан для разделения потока. Оба типа клапанов оснащены пневматическим мембранным приводом с несколькими пружинами, что обеспечивает компактные габариты, небольшой вес и удобство обслуживания.
Cерия | 8000 | |||||||
---|---|---|---|---|---|---|---|---|
Модель | 8001 | 8002 | 8003 | 8004 | 8005 | 8008 | 8009 | 8010 |
Тип | Односедельный регулирующий клапан (компактная версия) | Односедельный регулирующий клапан | Односедельный регулирующий клапан сепараторного типа с компенсацией давления | Малошумный (анти-шумовой) регулирующий клапан сепараторного типа | Односедельный регулирующий клапан с камерой компенсации давления | Односедельный регулирующий клапан с камерой компенсации давления (удлиненная коробка штока) | Трехходовой регулирующий клапан (смешение потоков) | Трехходовой регулирующий клапан (разделение потоков) |
Номинальный диаметр, мм | 15 - 25 | 40 - 200 | 40 - 450 | 40 - 450 | 40 - 450 | 40 - 450 | 25 - 450 | 25 - 450 |
Номинальное давление, MПa | 1.6 - 10 | 1.6 - 10 | 1.6 - 10 | 1.6 - 10 | 1.6 - 10 | 1.6 - 10 | 1.6 - 4 | 1.6 - 4 |
Диапазон рабочих температур, °C | - 196 to + 593 C | |||||||
Диапазон температур окружающей среды, °C | - 60 to + 120 C | |||||||
Уплотнение в затворе | Уплотнение «металл по металлу», мягкое уплотнение | |||||||
Класс герметичности | IV,V,VI | |||||||
Присоединение | Фланцевое, межфланцевое, под приварку | |||||||
Тип сегмента | Плунжер | |||||||
Материал корпуса | Чугун, углеродистая сталь, нержавеющая сталь, и другие материалы по требованию проекта | |||||||
Материалы затвора | Чугун, углеродистая сталь, нержавеющая сталь, и другие материалы по требованию проекта | |||||||
Аксессуары* | Приборы управления пневматическими приводами:позиционер, фильтр-регультор, соленоидный клапан, конечный выключатель, ручной дублер, пневматическое блокировочное реле , бустерное реле, пилотный клапан, дополнительно по запросу: фланцы, прокладки, крепёж, ресиверы воздуха, трубные переходы. |
Купить запорно-регулирующие и регулирующие клапаны серии 8000 в Минске
Компания ООО «Белэнергокип» предлагает широкий ассортимент запорно-регулирующих и регулирующих клапанов серии 8000 для различных отраслей промышленности. Эти высококачественные изделия отличаются надежностью, эффективностью и долговечностью, что делает их незаменимыми в тяжелых условиях эксплуатации.
- Односедельные регулирующие клапаны модели 8001 малого размера идеально подходят для точного регулирования технологических жидкостей, пара и газа. Их компактная конструкция и устойчивость к неблагоприятным условиям позволяют использовать их в широком спектре применений.
- Односедельный регулирующий клапан 8002 с верхним направляющим устройством обеспечивает высокую производительность и надежность при регулировании различных сред, включая жидкости, пар и газ.
- Регулирующий клапан с балансировкой давления типа «клетка» 8003 — это высокопроизводительное решение для управления технологическими жидкостями, паром и газом в тяжелых условиях эксплуатации.
- Регулирующий клапан 8004 с низким уровнем шума и корпусом типа «клетка» специально разработан для снижения акустического шума при работе со сжимаемыми средами, такими как пар, газ и природный газ. Это делает его идеальным выбором для применений, где необходимо обеспечить низкий уровень шума.
- Регулирующий клапан 8005 с односедельной конструкцией и балансировкой давления представляет собой высокопроизводительное решение, устойчивое к кавитации и промывке, что делает его незаменимым в системах с высоким перепадом давления.
- Регулирующий клапан 8008 является усовершенствованной версией односедельного клапана с балансировкой давления, разработанной для работы в тяжелых условиях с жидкостями и газами.
- Трехходовые регулирующие клапаны типов 8009 и 8010 предназначены для соединения трехходовых трубопроводов. Клапан 8009 является сходящимся (смешивающим поток), а 8010 — расходящимся (разделяющим поток), что позволяет обеспечить необходимую конфигурацию трубопроводной системы.
Если решили купить регулирующий клапан серии 8000 в Минске в ООО «Белэнергокип», вы получаете высокопроизводительное, надежное и долговечное оборудование, способное справиться с самыми сложными задачами в различных отраслях промышленности. С нами вы можете быть уверены в получении качественной продукции и профессиональной технической поддержке.
